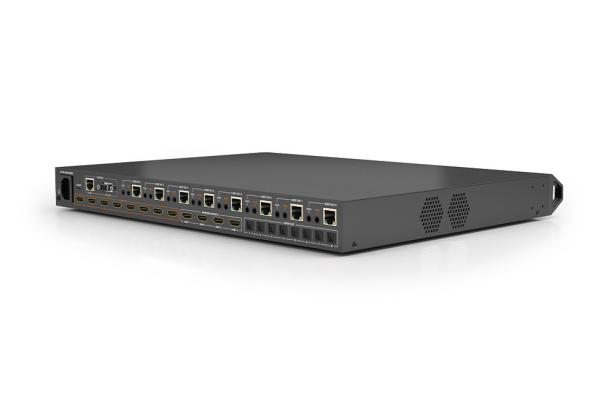

MXV-0808-H2A-70 v3
Matrice HDBaseT™ 70 m 4K60 8×8
.png)
Description
Matrice HDBaseT™ 70 m 4K60 8×8
Offrant une transmission de contenu HDMI à 18 Gbit/s jusqu'à 70 m/230 pieds en associant le HDBaseT de classe A au puissant algorithme de compression sans perte de WyreStorm, le MXV-0808-H2A-70 apporte la puissance familière de la série WyreStorm H2 à un châssis 1U compact. Contrairement aux méthodes de compression concurrentes telles que CSC, qui suppriment définitivement les données de couleur, VLC de WyreStorm utilise une technologie de compression sans perte pour garantir l'intégrité du signal.
Avec 8 sorties de zone HDBaseT de classe A et 4 sorties HDMI en miroir – qui peuvent être associées aux câbles HDMI hybrides de WyreStorm ou à n'importe quel prolongateur – et un déclenchement CEC pour les 12 écrans connectés, le 6 × 6 MXV-70 améliore l'offre pour la maison moderne ou installation commerciale.
Caractéristiques supplémentaires
AUDIO VIDEO
Contributions
8x entrées HDMI : 19 broches de type A
Les sorties
8x sortie HDBT : 8 broches RJ-45 femelle
8x sortie S/PDIF : TOSLINK (optique numérique)
4x sortie HDMI : 19 broches type A
Encodage vidéo
HDBaseT™ Classe A
Débit de données d'encodage
9,2 Gbit/s
Latence de bout en bout
10μs (microsecondes)
Formats audio
Analogique : 2 canaux Analogique
S/PDIF : 2 canaux LPCM | Dolby Digital/DTS jusqu'à 5,1 canaux
HDMI : 2 canaux LPCM | Multicanal jusqu'à Dolby Atmos et DTS-X
Résolution vidéo (max.)
1920 x 1080p à 120 Hz 12 bits
3840 x 2160p à 60 Hz 12 bits 4:2:2 HDR
4096 x 2160p à 60 Hz 8 bits 4:4:4
Horloge de pixels maximale
HDMI : 600 MHz | HDBaseT : 297 MHz
COMMUNICATION ET CONTRÔLE
HDMI
HDMI 2.0 | HDCP2.2 | EDID | L'entrée CEC
prend en charge DVI/D et DisplayPort Dual-Mode (DP++) v1.3 avec adaptateur (non inclus)
HDBaseT
HDMI 2.0 | HDCP2.2 | EDID | CCE | PoH unidirectionnel | IR bidirectionnel
CCE
Déclenchement de puissance CEC personnalisé et standard via API | Nécessite la compatibilité CEC
IR
8x IR RX : stéréo TRS 3,5 mm (1/8 po) | 8x IR TX : 3,5 mm (1/8 po) TS mono
RS-232
1x RS-232 : DB9 femelle à 9 broches | Contrôle de périphérique RS-232 routable | Contrôle matriciel | Commandes Telnet prises en charge
Ethernet
1x LAN : RJ-45 femelle à 8 broches | Interface utilisateur Web | Contrôle matriciel
POUVOIR
Source de courant
100 ~ 240 V CA 50/60 Hz
Consommation maximale
169W
À utiliser avec le RXV-70-4K-G2 pour une transmission de 70 m/230 pieds de 2160p 4:4:4/60
- Commutateur matriciel 4K HDR HDBaseT 8×8, prenant en charge :
- Contenu jusqu'à 4K/60 4:4:4 et RVB 8 bits
- Les dernières normes HDR, notamment 60 Hz HDR-10 & HLG et Dolby Vision™ à 30 Hz
- Technologie de cryptage HDCP 2.2 garantissant la compatibilité avec les derniers contenus et sources 4K UHD
- Audio multicanal HD jusqu'à DTS:X et Dolby Atmos™ sur toutes les sorties
- L'algorithme de compression exclusif permet d'envoyer du contenu 4K UHD 60 Hz (4:4:4 ou HDR) via HDBaseT jusqu'à 70 m/230 pieds
- 4 sorties HDMI reflétant les sorties HDBaseT 1 à 4 pour connecter des écrans esclaves supplémentaires, des projecteurs ou des AVR
- Les entrées et sorties HDMI prennent en charge des bandes passantes allant jusqu'à 18 Gbit/s
- 8 sorties audio attribuables permettent de désintégrer indépendamment l'audio des sources ou des sorties via l'optique Toslink
- Le mode veille contrôlé par API permet à la matrice d'entrer dans un état de faible consommation lorsqu'elle n'est pas utilisée, réduisant ainsi la consommation d'énergie jusqu'à 34 %
- Déclenchement automatique (détection de signal) ou manuel (fonctionné par API) de l'alimentation CEC de tous les écrans ou projecteurs connectés (compatibilité CEC requise)
- La fonction A/V Mute donne un contrôle complet de la distribution à un utilisateur, permettant au signal de n'importe quelle zone d'être désactivé indépendamment.
- La fonction SmartEDID™ détecte également dynamiquement les capacités d'affichage/source et génère automatiquement la résolution la plus élevée possible.
- Gestion EDID supplémentaire via des commutateurs DIP pour un réglage global ou via WebUI pour une gestion indépendante de l'EDID par source
- L'interface Web WyreStorm intégrée permet un changement de source simple ainsi qu'une configuration et une configuration de l'installateur
- WebUI comprend une gestion complète de l'EDID pour lire, copier, stocker ou importer l'EDID à partir d'appareils connectés et différents EDID peuvent être attribués à chaque appareil source connecté.
- Le mode veille déclenché par l'API met l'unité dans un état de faible consommation pendant les temps d'arrêt
- Options de contrôle flexibles : boutons du panneau avant, télécommande infrarouge, IR local, RS-232, Telnet ou WebUI
- Entrée jack 3,5 mm pour recevoir des commandes IR locales hors de portée visuelle
- Télécommande matricielle de commutation simple incluse, qui peut être apprise dans une télécommande universelle pour permettre le contrôle de plusieurs appareils à partir d'un seul combiné.
- IR bidirectionnel pour le contrôle des appareils distants à partir du système de contrôle ou le contrôle de la source à partir d'une zone
- Option pour l'interface de commutation WebUI de l'utilisateur final
- Châssis compact 1U avec supports de montage en rack à profondeur réglable inclus
- Peut être combiné avec le convertisseur audio numérique WyreStorm EXP-CON-DAC-D pour mixer le contenu Dolby Digital 5.1 afin de mélanger les zones sonores stéréo et surround
- Capable de transmettre du contenu jusqu'à 50 m/164 pieds à l'aide de la gamme WyreStorm HAOC de câbles HDMI optiques hybrides
- *La possibilité d'envoyer des commandes CEC personnalisées lorsque les commandes CEC standard ne sont pas compatibles
- *Le routage RS-232 sur HDBaseT permet un contrôle discret de tous les périphériques d'affichage connectés
- *Modèle version 3 requis.
