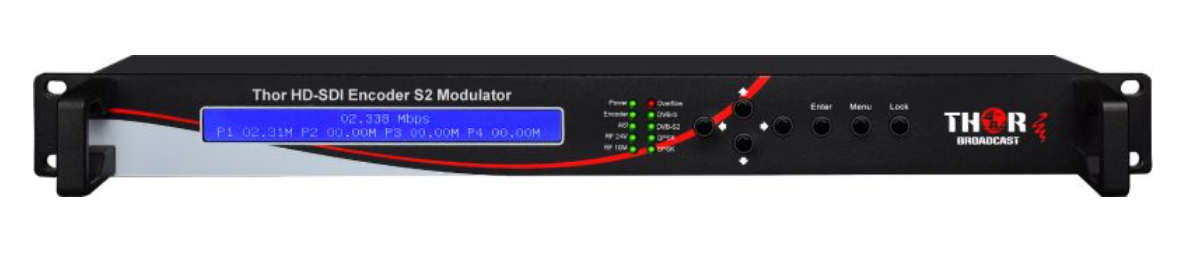

H-XX-DVBS2X

Le H-XX-DVBS2X est un encodeur HD SDI/HDMI/YPbPr intégré et un modulateur DVB-S/S2/S2X.

La conception des lames d'encodage facilite le changement de module d'encodage entre les formats vidéo HD-SDI, HDMI, YPbPr, CVBS et AES. Elle dispose également d'une entrée ASI à 1 canal pour le passage TS externe ou le multiplexage.

Il émet un signal RF DVB-S/S2/S2X (FI optionnelle – spécifique au modèle) et un signal ASI. Il prend en charge l'identifiant de porteuse (CID) actuellement requis.

• Module d'encodage MPEG2 SD/HD et MPEG4 SD/HD en option
• Cartes d'entrée HD/SD-SDI, HDMI, YPbPr, CVBS et AES disponibles
• Entrée ASI pour le passage TS externe ou le multiplexage avec de la vidéo et de l'audio encodés.
• Sortie DVB-S/S2/S2XRF (FI optionnelle)
• Sortie ASI
• Prise en charge LCN (Numéro de canal logique)
• Fréquence de sortie : 950-2150 MHz ; FI : 50-200 MHz
• Constellations QPSK, 8PSK, 16APSK, 32APSK, 8PSK-L, 16APSK-L, 32APSK-L
• Prise en charge du paramétrage RF CID
• Faible latence
• Fonction de prise en charge BISS
• Prise en charge d'une horloge de référence de 10 MHz sur la sortie RF ou BNC
• Prise en charge du système de gestion de réseau Web et commande par écran LCD et boutons en façade

DEUX MODÈLES DISPONIBLES : bande L ou FI (fréquence intermédiaire)

1) H-XX-DVBS2X avec sortie RF en bande L (950 MHz - 2100 MHz)

2) H-XX-DVBS2X-IF avec sortie RF FI (50-200 MHz)

XX Cartes d'entrée vidéo

Le modèle principal H-1SDI-DVBS2X possède 1 entrée HD/SD-SDI et une sortie RF DVB-S/S2/S2X en bande L

1 ENTRÉE SDI		H-1SDI-DVBS2X - 1 entrée HD/SD-SDI / Sortie RF bande L DVB-S/S2/DVBS2X H-1SDI-DVBS2X-IF - 1 entrée HD/SD-SDI / sortie FI
2 ENTRÉES SDI		H-2SDI-DVBS2X - 2 entrées HD/SD-SDI / Sortie RF bande L DVB-S/S2/DVBS2X  H-2SDI-DVBS2X-IF - 2 entrées HD/SD-SDI / Sortie FI
1 entrée HDMI		H-1HDMI-DVBS2X - 1 entrée HDMI / Sortie RF bande L DVB-S/S2/DVBS2X H-1HDMI-DVBS2X-IF - 1 entrée HDMI / 1 sortie FI
2 ENTRÉES CVBS		H-2CVBS-DVBS2X - 2 entrées CVBS / Sortie RF bande L DVB-S/S2/DVBS2X  H-2CVBS-DVBS2X-IF - 2 entrées CVBS / 2 sorties FI
SDI, HDMI, YPbPr, CVBS, EAS		H-MX-DVBS2X - Entrées sélectionnables : SDI, HDMI, YPbPr, CVBS, EAS / Sortie RF bande L DVB-S/S2/DVBS2X H-MX-DVBS2X-IF - Entrée/sortie FI sélectionnable : SDI, HDMI, YPbPr, CVBS, EAS

Qu'est-ce que DVB-S2X ?
DVB-S2X est une extension de la spécification DVB-S2 qui offre des technologies et des fonctionnalités supplémentaires. DVB-S2X
est publié sous la référence ETSI EN 302 307 partie 2, DVB-S2 constituant la partie 1. S2X offre des performances et
des fonctionnalités améliorées pour les applications principales de DVB-S2, notamment la télévision par satellite (DTH), la contribution, le VSAT et le DSNG. La
spécification étend également la plage de fonctionnement afin de couvrir les marchés émergents tels que les applications mobiles.
Contexte :
DVB-S2 a été spécifié il y a une dizaine d'années, avec un accent particulier sur la télévision par satellite (DTH). Depuis, de nouveaux besoins sont
apparus et DVB-S2X fournit les spécifications techniques nécessaires. S2X prend en charge
une efficacité spectrale nettement supérieure pour les rapports signal sur bruit (C/N) typiques des applications professionnelles telles que
les liaisons de contribution ou le trunking IP. Il prend également en charge des rapports C/N très faibles, jusqu'à -10 dB, pour les applications mobiles (par exemple, maritimes,
aéronautiques, ferroviaires, etc.).
Comment ça marche ?
La norme DVB-S2X est basée sur la spécification DVB-S2, qui a fait ses preuves. Elle utilise le
système de correction d'erreurs sans voie de retour (FEC) LDPC, éprouvé et performant, en combinaison avec le FEC BCH comme code externe, et introduit les éléments supplémentaires suivants :

- Options de réduction de bande plus faibles de 5 % et 10 % (en plus de 20 %, 25 % et 35 % en DVB-S2)
- Gradation plus fine et extension du nombre de modes de modulation et de codage
- Nouvelles options de constellation pour les canaux linéaires et non linéaires
- Options de brouillage supplémentaires pour les situations critiques d'interférences co-canal
- Agrégation de jusqu'à 3 canaux -
Prise en charge du fonctionnement à très faible rapport signal/bruit (SNR) jusqu'à -10 dB -
Option de super-trame
- Ceci se traduit par les efficacités spectrales suivantes pour le DVB-S2X par rapport au DVB-S2 :
