H-SP-1x24-RM
Description

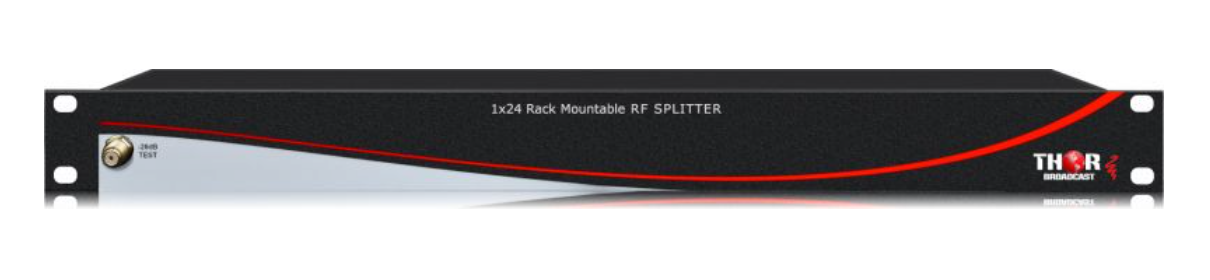

Répartiteur coaxial 24 voies - 5 à 1000 MHz - Perte d'insertion de -18 dB
Les répartiteurs coaxiaux permettent de diviser un signal CATV afin de l'utiliser sur plusieurs appareils. Simples d'utilisation, ils s'installent en quelques minutes grâce à leur système plug-and-play. Ce répartiteur 24 voies prend en charge les fréquences de 5 à 1000 MHz. Utilisez-le pour toute installation câblée résidentielle ou commerciale.
Caractéristiques
- Répartiteur/combinateur 2, 4, 8, 16, 12, 24 voies - Mélangeur RF CATV
- Tous les ports sont de type F femelle.
- Répartiteur/combinateur 2, 4 ou 8 voies compatible avec les fréquences de 5 à 2100 MHz
- Répartiteur/combinateur 12, 16 ou 24 voies compatible avec les fréquences de 5 à 1000 MHz
- Bloc de mise à la terre
- Antenne et câble compatibles
- L'unité peut être utilisée comme combinateur
- L'appareil peut être utilisé comme répartiteur
Dessins
Sélection du modèle
| MODÈLE | Image | Perte d'insertion |
|
Multiplexeurs/répartiteurs/combineurs coaxiaux RF CATV bidirectionnels H-SP-1x2 (1x2 ou 2x1) - portables 5-2100 MHz |
 |
4,5 dB |
|
Multiplexeurs/répartiteurs/combineurs coaxiaux RF CATV 4 voies H-SP-1x4 1x4 - portables 5-2100 MHz |
 |
8 dB |
|
Multiplexeurs/combineurs coaxiaux RF CATV 8 voies H-SP-1x8 (1x8) - portables 5-2100 MHz |
 |
11,5 dB |
|
Multiplexeurs/combineurs coaxiaux RF CATV 16 voies H-SP-1x16 1x6 - Portables 5-1000 MHz |
 |
14,5 dB |
|
H-SP-1x12-RM Multiplexeurs/répartiteurs/combineurs coaxiaux RF CATV 12 voies 1x12 - Montage en rack 19 pouces 5-1000 MHz |
 |
12,5 dB |
|
H-SP-1x24-RM Multiplexeurs/répartiteurs/combineurs coaxiaux RF CATV 1x24 ou 24 vers 1 - Montage en rack 19" 5-1000 MHz |
 |
18 dB |
|
Le réseau coaxial RF de télévision par câble peut être conçu de nombreuses manières différentes, en fonction de divers facteurs individuels, tels que :
Chaque répartiteur présente sa propre perte d'insertion ; c'est pourquoi le wattmètre RF H-RF-MET est un outil pratique pour l'installation et le dépannage. Vous trouverez ci-dessous des liens vers le wattmètre RF et l'amplificateur RF CATV, au cas où ils vous seraient utiles pour votre installation ou votre dépannage. N'hésitez pas à me dire si vous souhaitez apporter d'autres modifications ! |
 |
|
| Amplificateur RF 40 dB H-AMP-RF-40 |  |
Accessoires et mises à niveau
Spécification
| Caractéristiques et spécifications | ||
| Nombre de divisions | Ce répartiteur prend-il en charge un certain nombre de sorties ? | 2, 4, 8, 12, 16, 24 |
| Type de connecteur | Quel type de connecteurs sont utilisés sur ce répartiteur ? | Femme de type F |
| Gamme de fréquences | Fréquences prises en charge par ce répartiteur ? |
2, 4 ou 8 voies. Prend en charge les fréquences de 5 à 2100 MHz. 12, 16 ou 24 voies. Prend en charge les fréquences de 5 à 1 000 MHz. |
| Points de passage de Washington | Nombre de ports qui permettront l'alimentation CC à travers le répartiteur ? | Aucun port ne transmet d'alimentation |
| Bloc de mise à la terre | Ce répartiteur possède-t-il un point de mise à la terre ? | Oui |
