H-SDI-PG
Description

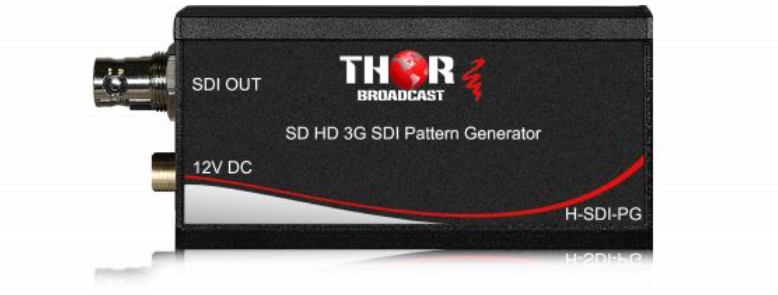

Le H-SDI-PG est un générateur de mires SD/HD/3G-SDI portable.
Thor Fiber propose une gamme de produits SDI sur fibre optique de haute qualité. Afin de simplifier le test de ces appareils, nous avons développé le générateur de mires SDI (SDI PG). Cet appareil simple et rapide permet d'envoyer des barres de couleur, un cercle animé et une tonalité audio via l'émetteur-récepteur SDI vers le terminal, pour un affichage sur moniteur. Ce système permet de vérifier facilement si la ligne fibre optique et l'équipement SDI sont opérationnels.
|
DIRIGÉ |
Voyant LED de format SDI, vert/jaune Le vert indique le format NTSC, le jaune indique le format PAL. |

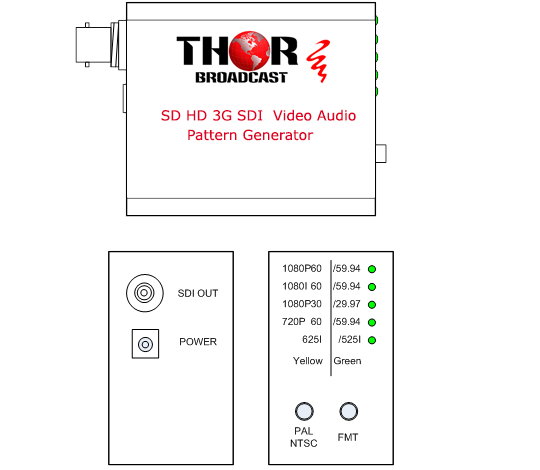

Interfaces sur le panneau
|
Nom |
Description |
|
Sortie SDI |
Sortie de signal SD/HD/3G-SDI |
|
POUVOIR |
Entrée d'alimentation CC12V |
|
Commutateur PAL/NTSC |
Bouton de commutation PAL/NTSC, s'allume à chaque pression |
|
Commutateur de format |
Bouton de commutation de format SDI, s'allume à chaque pression Pour NTSC : 720p à 59,94 - > This email address is being protected from spambots. You need JavaScript enabled to view it. > 1080P@59,94 , appuyez à nouveau et repassez à 525I@59,94 Pour PAL : 625I@50-> 720p à 60 images par seconde 1080P@30-> 1080i à 60 Hz 1080p à 60 images/seconde, appuyez à nouveau et repassez en 625i à 50 images/seconde. |
Caractéristiques
- Prend en charge les motifs de barres de couleur 2970 Mb/s, 1485 Mb/s et 270 Mb/s avec cercle mobile et audio intégré de 1 kHz.
- Conforme aux normes SMPTE-424M 3G-SDI, SMPTE-292M HD-SDI et SMPTE-259M SD-SDI, prend en charge les débits de 2970 Mb/s, 1485 Mb/s et 270 Mb/s.
- Compatible avec les formats NTSC et PAL, sélectionnables par un bouton en façade.
- Compatible avec le format SDI le plus courant, sélectionnable par un bouton en façade.
- Prend en charge les formats NTSC suivants : 1080p à 59,94/29,97 i/s , 1080i à 59,94 i/s , 720p à 59,94 i /s et 525i à 59,95 i/ s
- Compatible avec les formats PAL 1080p@60/30, 1080i@60, 720p@60 et 625i@50
- Prend en charge un signal audio intégré à 8 canaux d'onde sinusoïdale de 1 kHz.
- Compatible avec les formats NTSC/PAL et SDI. Voyant LED en façade.
- Alimentation 12 V CC, consommation : 1,5 W ± 10 %
- Dimensions : 93,2 mm x 46,2 mm x 29,6 mm

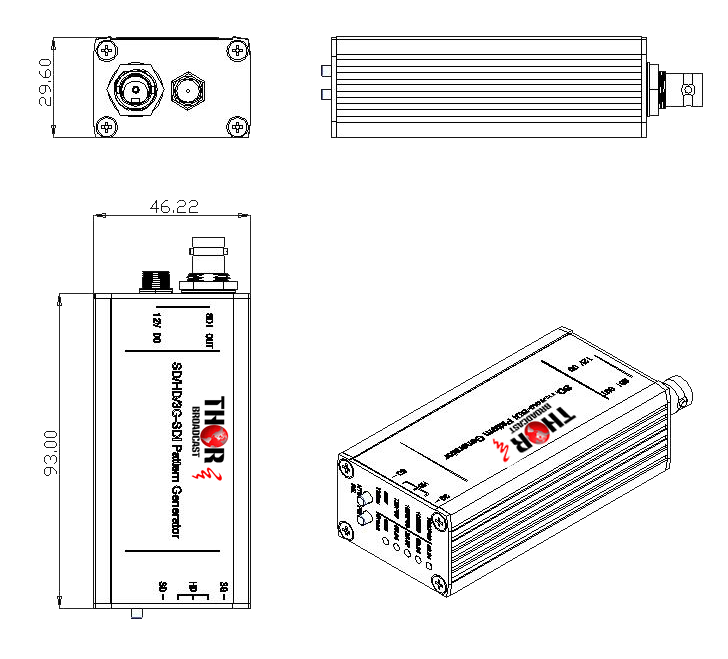

Dessins
Exemples d'application
Sélection du modèle
F-SDI-PG
Accessoires et mises à niveau
Spécification
|
BNC |
|
2970 Mb/s, 1485 Mb/s et 270 Mb/s |
|
75Ω |
|
>15 dB |
|
800 mVp-p ±10 % |
|
≤135ps |
|
≤270ps |
|
≤1,50 ns |
|
≤0,2UI |
|
≤0,2UI |
|
≤0,2UI |
|
≤1,0UI |
|
≤0,3UI |
|
≤2.0UI |
|
Conforme aux normes SMPTE-424M 3G-SDI, SMPTE-292M HD-SDI et SMPTE-259M SD-SDI |
|
Onde sinusoïdale de 1 kHz |
|
24 bits |
|
48 kHz |
|
93,2 mm x 46,2 mm x 29,6 mm |
