H-RF-MET
Description
Le H-RF-MET est conçu pour mesurer rapidement les signaux RF du câble CATV ou les signaux provenant d'antennes ATSC hors-ondes dans la gamme de fréquences de 5 à 870 MHz.
La transmission RF CATV sur câble coaxial peut présenter divers défis en raison des pertes RF dans les réseaux coaxiaux. Des pertes en dB peuvent survenir à cause des répartiteurs RF CATV ainsi que de la longueur du câble coaxial utilisé. Les pertes varient selon la fréquence, le type et la capacité du câble coaxial.
L'utilisation d'un mesureur RF lors des installations de câbles coaxiaux est fortement recommandée, car elle permet de vérifier la puissance du signal RF du réseau câblé et de s'assurer qu'elle est suffisante pour être détectée par le tuner du téléviseur. Un mesureur RF permet également de gagner un temps précieux lors du dépannage en identifiant les imperfections vidéo et en écartant les risques liés à une puissance RF trop faible ou trop élevée (en dB).
Exemple de dépannage d'un réseau coaxial :
Les téléviseurs modernes possèdent une sensibilité de tuner RF relativement élevée, capable de recevoir des signaux RF de 0 à 30 dBmV. Un signal inférieur ou supérieur à cette plage est illisible, le tuner ne parvenant pas à trouver le programme.
Les sorties du modulateur sont généralement d'environ +40 dBmV. Le câble coaxial présente une perte d'insertion RF propre, qui dépend de la fréquence du canal RF. La distance et le type de câble coaxial sont souvent à l'origine de perturbations lors d'installations sans problème.
La perte la plus importante est généralement liée aux répartiteurs et prises RF, qui présentent leurs propres pertes.
Voici un lien vers des informations sur les répartiteurs RF et les pertes courantes.
Si le niveau mesuré par le téléviseur se situe entre 0 et 30 dBmV, le téléviseur affichera la vidéo. S'il est supérieur, un atténuateur est nécessaire ; s'il est trop faible, un amplificateur RF est nécessaire.
|
H-SP-1x2 -4,5 dB de perte
|
H-SP-1x4 - Perte de 7 dB
|
H-SP-1x8 12 dB de perte
|
H-SP-1x16 12 dB de perte
|
H-SP-1x12 -14,5 dB de perte
|
H-SP-1x24 18 dB de perte
|
Voici un lien vers nos amplificateurs.
H-RF-AMP-40  |
H-RF-AMP-40-RM  |
Caractéristiques

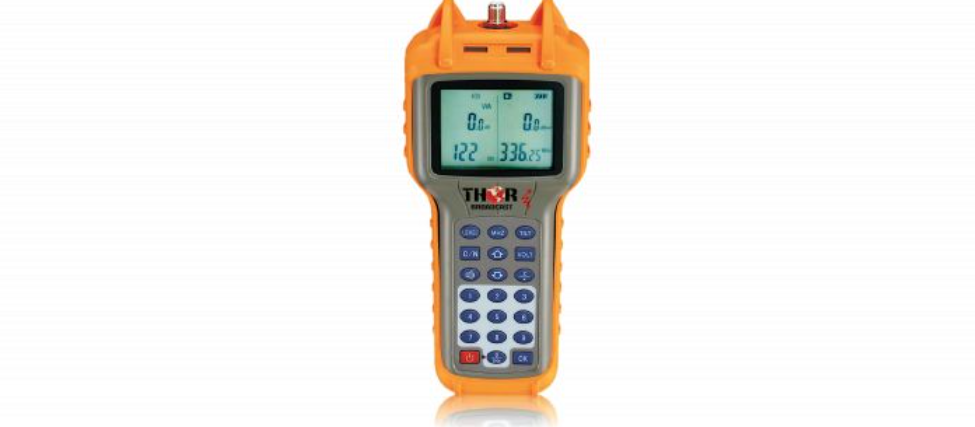

- Instrument de topographie haute performance ; mesureur de niveau de signal
- Chaînes fonctionnelles : Toutes QAM ATSC NTSC PAL
- Chaîne standard américaine USA STD-CATV/US
- Canaux numériques standard américains STD-CATV. 47 MHz ~ 870 MHz, plage de mesure : 30 dBuV ~ 120 dBuV
- Écran à cristaux liquides
- Format compact, facile à transporter sur les chantiers
Sélection du modèle
H-RF-MET
Spécification
| Gamme de fréquences : | 47 MHz ~ 870 MHz |
| Chaîne : États-Unis | Chaînes numériques standard américaines STD-CATV/chaînes numériques standard américaines STD-CATV DVBC-ANnex A/B |
| Précision de la fréquence : | ± 50 * 10E-6 (20°C ± 5°C) |
| Résolution: | 50 kHz |
| Bande passante de mesure : | 280 kHz ± 50 kHz |
| Mesure de niveau | |
| Plage de mesure : | 30 dBuV ~ 120 dBuV |
| Précision de mesure : | ± 2 dB (20 °C ± °C) |
| Résolution: | 0,5 dB |
| Méthode de détection : | détection des pics |
| Impédance d'entrée : | 75ω (asymétrique, connecteur de type F) |
| Mesure du rapport signal sur bruit | |
| Plage de mesure : | 20 dB ~ 50 dB |
