H-RF-AMP-40
Amplificateur de distribution bidirectionnel 40 dB 54-1000 MHz COAX CATV QAM ATSC Radiofréquence analogique
Description
Description

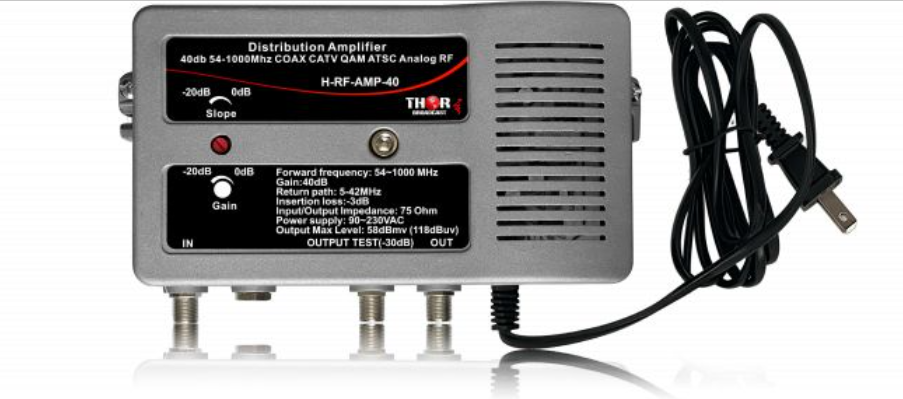

L'amplificateur Thor Broadcast Compact 40 dB
est idéal pour les systèmes de distribution, notamment pour les immeubles collectifs (MDU) à forte charge et les réseaux CATV et SMATV haut débit. Grâce à son très faible bruit et sa faible distorsion, le H-RF-AMP-40 est parfaitement adapté aux grands réseaux nécessitant une mise en cascade des amplificateurs.
Il assure l'amplification RF QAM CATV sur câble coaxial (54-1000 MHz en transmission et 5-42 MHz en retour),
un gain de 40 dB depuis une antenne hertzienne, et prend en charge
l'amplification vidéo analogique RF ATSC/DVB-T/ISDB-T (NTSC/PAL) .
Caractéristiques
- Niveau de sortie élevé 40 dB
- Protection contre les surtensions haute tension
- Gamme de fréquences haut débit 54-1000 MHz (canaux CATV 2-158)
- Perte de rendement élevée contre les interférences
- Voyant LED d'alimentation
- Optimal pour la distribution en tronc
- Conception de modules hybrides pour obtenir une excellente qualité
- Réglage précis du gain et de la pente pour les systèmes de mise au point
- Ports de test -20 dB pour un dépannage facile
- niveau de sortie élevé de 60 dBmV
- Gain de 40 dB pour un rapport signal/bruit optimal et une qualité d'image supérieure
- Une linéarité de ± 0,5 dB sur toute la bande assure une faible distorsion et une excellente réponse en fréquence.
- Utilise une technologie hybride push-pull de pointe pour une qualité audio-vidéo sans distorsion
- Réglage de la pente et du gain pour un équilibrage facile du système
- Des commandes faciles d'accès et un point de test à faible perte (-20 dB) permettent une configuration simplifiée et une surveillance des performances
- Le boîtier blindé offre une performance de blindage RFI supérieure à 95 dB, réduisant ainsi les fuites et les interférences.
- La protection intégrée contre la foudre et les surtensions protège l'appareil contre les dommages.
Dessins
Sélection du modèle
H-RF-AMP-40
Spécification
| Bande passante CA-30/1000 | 54 ~ 1000 MHz |
| Bande passante-CA-30/550 | 54 ~ 550 MHz |
| Gain (FWD) 54~1000 MHz | 30 dB |
| Gain (FWD) 54~550 MHz | 30 dB |
| Puissance de sortie maximale (158 ch.) (CA-30/1000) | 40 dBmV |
| Puissance de sortie maximale (82 canaux) (CA-30/550) | 43 dBmV |
| Platitude | 0,5 dB |
| Facteur de bruit (FWD) CA-30/1000 | 5 dB |
| Facteur de bruit (avant) CA30/550 | 4,5 dB |
| Composite Second Ordre (FWD) | 70 dB |
| Triple battement composite (AV) | 61 dB |
| Perte du point de test d'entrée | 20 dB |
| Alimentation électrique | 115 V CC |
| Puissance requise | 4 watts |
| Dimensions | 8 po (L) x 2,75 po (P) x 4,5 po (H) |
| Poids | 2,3 livres |
| Plage de fréquences d'entrée | 50~860 MHz |
| Niveau de sortie maximal | 60 dBmV |
| Gain maximal | 32 dB |
| Plage de contrôle du gain | 0 ~ -20 dB |
| Plage de contrôle de pente | 0 ~ -20 dB |
| Figure de bruit | 7,5 dB |
| Platitude | +/-2 dB |
| Perte de retour | 18 dB |
| Impédance d'entrée/sortie | 75 ohm |
| Point de test d'entrée/sortie | -20 dB |
| Connecteurs | Toutes les femmes de type « F » |
| Besoins en énergie | 110 V CA ou 220 V CA |
| Consommation d'énergie | 10 W |
| Température de fonctionnement | -10 à 60 °C |
