H-MPEG2-H264-E2
Description
1 Vidéo 8 Audio HD MPEG2/4 Encodeur matériel à faible latence
Encodeur en temps réel pour les flux MPEG-2 (4:2:2) ou H.264 (4:2:0) sur sorties ASI ou IP

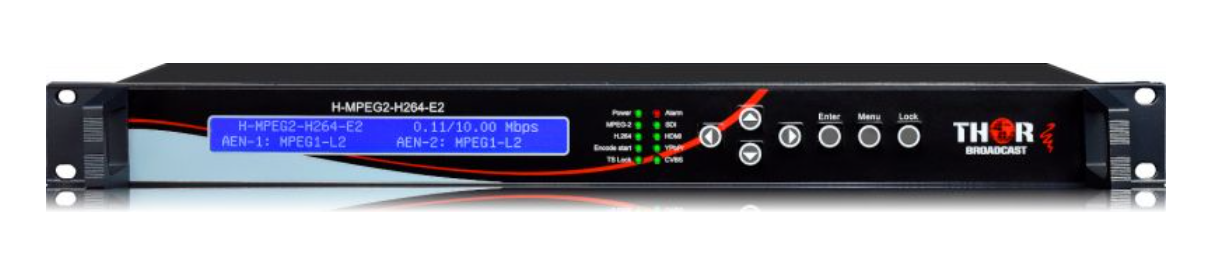

PN : H-MPEG2-H264-E2
L'encodeur matériel multiformat multi-entrées Thor H-MPEG2-H264-E2 (1 vidéo + 8 audio) est conçu spécifiquement pour le secteur de la diffusion. Développée dès le départ pour les applications de diffusion, cette plateforme enrichit la gamme d'encodeurs Thor de nombreuses nouvelles fonctionnalités. Ce système prend en charge le sous-titrage codé EIA 608 et 708, garantissant ainsi la conformité aux réglementations de la FCC. Il dispose d'entrées et de sorties DVB-ASI, et le multiplexage interne des programmes ASI permet d'intégrer le contenu encodé à n'importe quel flux de transport ASI multiprogramme standard. De plus, le contenu encodé en externe via l'entrée ASI peut être multiplexé avec la sortie vidéo réseau IP. Ceci permet la création de flux de programmes MPTS pour alimenter les serveurs multimédias. Autre nouveauté : une seconde sortie Gigabit Ethernet TSoIP pour étendre les fonctionnalités des systèmes IPTV. Cette seconde sortie TS est accessible via un port RJ-45 standard, portant le total à trois interfaces réseau. Le troisième port réseau donne accès au système de gestion web de Thor. La gestion isolée sur une interface réseau distincte améliore la fiabilité des systèmes IPTV et simplifie l'utilisation des protocoles de multidiffusion. L'entrée audio peut être numérique (AES) ou analogique (via les câbles de dérivation DB9 fournis). L'audio peut également être entrant via SDI intégré ou HDMI. L'encodage audio est disponible en deux formats : AAC et MPEG-1, sélectionnables pour les sorties vidéo MPEG-2 et H.264. L'appareil prend en charge le transfert audio AC3 2.0 5.1 intégré au SDI.
Caractéristiques
- Encodeur HD en temps réel pour la création de programmes MPEG-2 et H.264
- Basé sur le système de gestion Web avancé Thor
- Prend en charge les codecs MPEG-1 Layer II, HE-AAC (v1 et v2), LC-AAC et DD AC3 (2.0 et 5.1 disponibles).
- Prend en charge la transmission audio Dolby AC3 (2.0, 5.1) sur SDI.
- Compatible avec les systèmes de sous-titrage EIA 608 et 708
Dessins
Sélection du modèle
Spécification
|
Vidéo |
Interface |
1 sortie HD-SDI ou SD-SDI |
|||
|
Résolution |
Saisir |
Sortir |
Interface applicable |
||
|
1920×1080i@60 |
1920×1080, 1440×1080, 1280×1080i, 960×1080i |
HDMI, SDI, YPbPr |
|||
|
1920×1080i à 59,94 |
|||||
|
1920×1080i à 50 |
|||||
|
1280×720p@60 |
1280×720, 960×720p, 640×720p |
HDMI, SDI, YPbPr |
|||
|
1280× 720p@59,94 |
|||||
|
1280×720p@50 |
|||||
|
720×576i@50 |
720×576, 704×576, 640×576, 544×576, 528×576, 480×576, 352×576 |
SDI, CVBS |
|||
|
720× 480i@59,94 |
720×480, 704×480, 640×480, 544×480, 528×480, 352×480 |
SDI, CVBS |
|||
|
Codage |
MPEG-2 HD/SD ; MPEG-4 AVC/H.264 HD/SD |
||||
|
Plage de débit binaire |
0,52 – 60,00 Mbit/s |
||||
|
Contrôle du débit |
CBR |
||||
|
Structure du GOP |
Auto, IP, IPB, IPBB, IPBBB |
||||
|
Rapport d'aspect |
4:3, 14:9 (pour la vidéo SD), 16:9 (pour la vidéo HD) |
||||
|
Chroma |
4:2:0, 4:2:2 |
||||
|
Prétraitement avancé |
Désentrelacement, réduction du bruit, netteté |
||||
|
Audio |
Interface |
4×XLR, 4×RCA, 1×AES, 1×HDMI, 1×SDI (prise en charge d'un maximum de 4 traitements stéréo synchrones ou d'un traitement DD 5.1 CH) |
|||
|
Codage |
MPEG-1 Layer II, HE-AAC (v1 et v2), LC-AAC, DD AC3 (2.0 et 5.1 disponibles) ; Transmission DD AC3 (pour entrée SDI) |
||||
|
Taux d'échantillonnage |
48 kHz |
||||
|
Résolution |
24 bits |
||||
|
Débit binaire |
32 kbit/s à 384 kbit/s |
||||
|
Options à faible délai |
150 ms, 200 ms, 350 ms, 650 ms |
||||
|
Sortie du flux |
2 ports de sortie ASI, interface BNC |
||||
|
IP sur UDP, interface Ethernet 100 Base-T (multicast/unicast UDP) |
|||||
|
Fonction système |
Gestion de l'écran LCD/clavier et du Web |
||||
|
Contrôle NMS |
|||||
|
Mise à jour logicielle via Ethernet |
|||||
|
Général |
Dimensions |
485×405×45mm (L × P × H) |
|||
|
Poids |
Environ 4,0 kg |
||||
|
Température |
0 à 45 °C (Fonctionnement), -20 à 80 °C (Stockage) |
||||
|
Pouvoir |
110 V CA ±10 %, 50/60 Hz ; 220 V CA ±10 %, 50/60 Hz |
||||
|
Consommation |
26W |
||||
