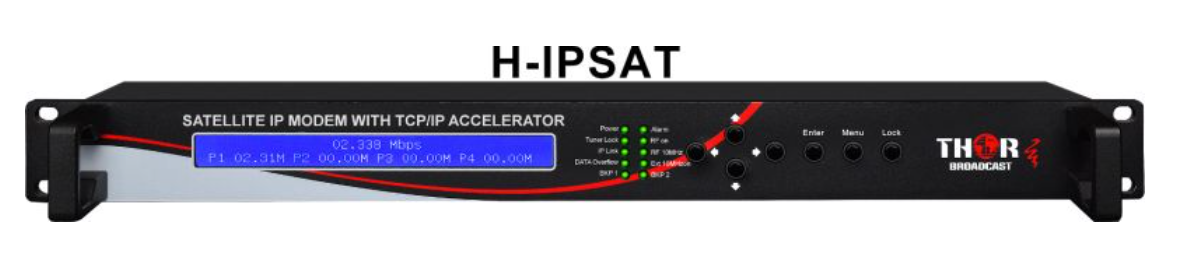

H-IPSAT
Description
Thor Broadcast propose désormais le modem satellite H-IPSAT, conçu pour les applications de données par satellite et entièrement conforme à la norme DVB-S2, pour une efficacité optimale. Grâce à une accélération TCP supérieure, il gère efficacement un débit massif avec des liaisons haut débit et des exigences de trafic élevées. Sa simplicité d'installation et ses techniques de modulation performantes permettent aux opérateurs de réseau de proposer divers services gourmands en bande passante à un coût avantageux.
L'accélération TCP/IP intégrée est essentielle pour maintenir un débit élevé dans les environnements à fort trafic. En privilégiant une large bande passante et un modèle économique, vous optimisez vos coûts tout en garantissant des performances optimales. Grâce à une technique de correction d'erreurs sans voie de retour (FEC) reconnue, le H-IPSAT est entièrement compatible avec les normes DVB-S2 et QPSK/8PSK/16APSK, ce qui maximise votre débit et votre efficacité.
Applications :
Créez un réseau Ethernet et partagez une connexion Internet haut débit inaccessible dans des endroits comme :
Concerts
Événements sportifs
Réunions d'entreprise
Événements
Salons professionnels
Militaire,
Bataille / Combat
Jeux
Internet par satellite
Communication à large bande par satellite
Caractéristiques
- Norme DVB-S2
- 1 port LAN Ethernet 100M
- Protocole IPv4 (TCP/UDP/ICMP…)
- Accélération TCP intégrée
- Capacités de haut débit en amont et en aval
- Débits de service exceptionnels jusqu'à 45 Mbit/s
- Entrée et sortie d'horloge de 10 MHz
- Fonctionnement NMS via écran LCD/clavier et interface web
- Mise à jour du périphérique via le port NMS
- Communication bidirectionnelle sur 2 porteuses (utilise 2 canaux satellites pour transporter des données à 45 Mbps)
Dessins
Spécification
|
Entrée/Sortie |
Entrées/sorties IP (Internet/Intranet) via le protocole IPv4 (TCP/UDP/ICMP…) |
||
|
Section accordeur |
DVB-S2 |
Fréquence d'entrée |
950-2150 MHz |
|
Taux de symboles |
QPSK 1~45 Mbauds ; 8PSK 2~30 Mbauds |
||
|
Taux de code |
1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 |
||
|
Constellation |
QPSK, 8PSK |
||
|
Sortie RF |
Gamme RF |
950 ~ 2150 MHz, pas de 10 kHz |
|
|
Atténuation du niveau de sortie |
-10,0 dBm à -41,5 dBm, par incréments de 0,5 dB. |
||
|
MER |
≥40dB |
||
|
Connecteur |
Type N, impédance 50 Ω |
||
|
Modulation
|
Standard |
DVB-S2 |
|
|
Codage externe |
Codage BCH |
||
|
Codage interne |
Codage LDPC |
||
|
Constellation |
QPSK, 8PSK, 16APSK, 32APSK |
||
|
Taux de FEC/convolution |
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 32APSK : 3/4, 4/5, 5/6, 8/9, 9/10 |
||
|
Facteur de décrochage |
0,2, 0,25, 0,35 |
||
|
Taux de symboles |
0,05~40 Msps (32APSK) ; 0,05~45 Msps (QPSK/8PSK/16APSK) |
||
|
Système |
Interface utilisateur LCD/clavier, gestion NMS via le Web |
||
|
Langue : anglais |
|||
|
Mise à niveau logicielle et matérielle Ethernet |
|||
|
Divers |
Dimension |
482 mm × 328 mm × 44 mm (L × l × H) |
|
|
Température |
0 à 45 °C (fonctionnement), -20 à 80 °C (stockage) |
||
|
Pouvoir |
CA 100 V-220 V ±10 %, 50/60 Hz |
||
