H-IP-ASI-B-V3
Description

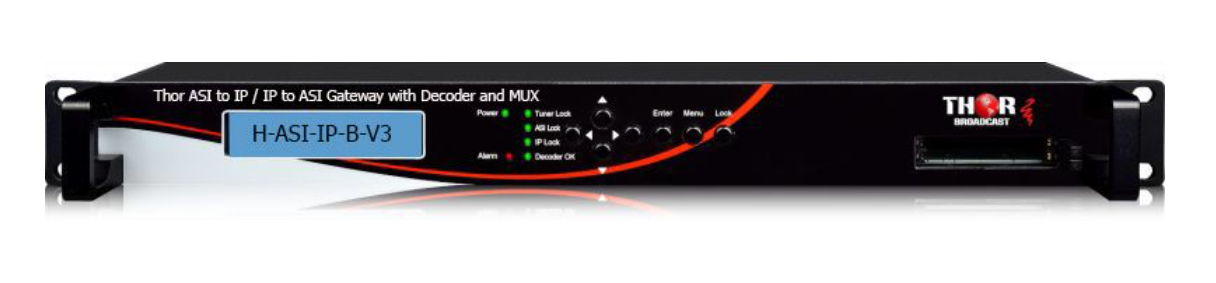

H-IP-ASI-B-V3 - Convertisseur ASI vers IP ou IP vers ASI - Passerelle
Le H-IP-ASI-B-V3 est un appareil unique et polyvalent qui sert de passerelle transparente entre ASI et IP, permettant la conversion ASI-IP et IP-ASI. Il offre également la possibilité de modifier les flux de transport (TS) et de décoder les entrées ASI ou IP en SDI, vidéo HDMI, audio numérique et audio analogique.
L'unité comprend les entrées suivantes :
-
Entrée IP (UDP ou RTP) : Prend en charge les flux multicast et unicast, acceptant les flux SPTS (Single Program Transport Stream) et MPTS (Multiprogram Transport Stream). Ce flux peut être converti en DVB-ASI en mode transparent ou modifié en ajustant les PID ou le VCT. Il est également possible de supprimer des flux TS individuels au sein du MPTS.
-
Entrée ASI : Prend en charge les flux SPTS et MPTS. Le flux MPTS ASI peut être converti de manière transparente en flux IP MPTS, ou chaque TS au sein de l’ASI peut être converti en son propre flux IP SPTS (unicast ou multicast). De plus, chaque TS peut être modifié en ajustant les PID ou le VCT. Chaque TS individuel peut également être décodé en vidéo bande de base aux formats SDI, HDMI et audio analogique.
-
Tuner RF ATSC : Ce tuner peut être réglé sur n'importe quelle fréquence et le contenu hertzien scanné peut être converti en ASI ou IP.
L'appareil permet une seule conversion à la fois, par exemple ASI vers IP ou IP vers ASI, mais pas les deux simultanément.
Applications et conversions :
- Convertisseur ASI (SPTS) vers IP
- Convertisseur/décodeur ASI vers SDI
- Convertisseur/décodeur ASI vers HDMI
- ASI vers SDI + audio analogique
- ASI vers HDMI + audio analogique
- Convertisseur ASI (MPTS) en IP (MPTS)
- Entrée ASI (MPTS) vers sortie IP (SPTS), où chaque TS possède sa propre adresse IP multicast.
- Entrée IP (MPTS) vers sortie ASI (MPTS) ou SPTS – avec fonction de multiplexage
- IP (SPTS) vers ASI (SPTS)
- IP (MPTS ou SPTS) vers SDI
- IP vers HDMI
- IP vers SDI + audio analogique
- IP vers HDMI + audio analogique
- Entrée RF (ATSC-8VSB) vers ASI, IP et SDI simultanément, avec des capacités de multiplexage MPTS permettant les modifications PID et VCT
Le H-IP-ASI-B-V3 est conçu pour offrir une solution flexible adaptée à une gamme d'applications de diffusion et de streaming ASI/IP et RF.
Processus simplifiés que la passerelle peut gérer :
Entrées :
- Il peut recevoir différents types de signaux :
- Multicast/Unicast IP UDP :
- DVB-ASI :
- ATSC RF :
Sorties :
- Il peut émettre des signaux de différentes manières :
- ASI : Pour la distribution des flux de transport MPEG.
- IP : Envoi de contenu sur les réseaux informatiques.
- Décodeur vidéo : Il peut fournir de la vidéo dans différents formats tels que SDI, HDMI, YPbPr (vidéo composante) et CVBS (vidéo composite).
- Veuillez noter:
L'unité peut effectuer des conversions ASI vers IP, IP vers ASI ou RF (ATSC-8VSB) vers IP/ASI, mais pas simultanément. L'entrée doit être sélectionnée comme ASI, IP ou RF. Si l'entrée ASI est sélectionnée, la sortie sera IP (UDP unicast ou multicast), avec une sortie ASI également disponible pour les modifications de flux de transport (TS), telles que les ajustements de PID ou de VCT. Par exemple, si le MPTS ASI contient trois flux TS multiplexés et que l'un d'eux est supprimé, la sortie sera un MPTS IP unique avec deux flux TS, ou deux flux IP (SMPTS), ainsi qu'un MPTS ASI avec deux flux TS. Le même principe s'applique dans le sens inverse, d'IP vers ASI.
Si l'entrée RF est sélectionnée, la sortie inclura les signaux IP et ASI. Chaque TS individuel, quelle que soit sa source (ASI, IP ou RF), peut être sélectionné et décodé simultanément en SDI, HDMI et CVBS.
Caractéristiques
- Entrée RF / IPTV / ASI - Toutes les sorties audio-vidéo, y compris HD-SDI, HDMI et CVBS, prennent en charge les formats SD et HD jusqu'à 1080p/60 Hz.
- Tuner disponible en version OFF AIR ATSC,
- Ethernet 10/100 pour IPTV multicast ou unicast TS MPEG2/4 Entrée
- Décodage matériel H.264 et MPEG-2 vers les sorties HD-SDI, HDMI, YPbPr et CVBS
- Combiner les programmes provenant des entrées ASI et IP en sorties ASI et IP multiplexées
- Entrée ASI pour l'option de remultiplexage permettant de créer une nouvelle sortie MUX ainsi que 48 sorties SPT IP pour le routage et la distribution.
- Emplacement pour caméra pour le décodage des programmes TV
- Séparer les flux de transport de programmes multiplexés vers les sorties IP SPTS (32 max.)
- Interface serveur Web pour la gestion sécurisée du navigateur et interface de panneau avant complète
- Compatible avec les systèmes de sous-titrage codé 608 et 708, et prend en charge le Dolby AC/3 Pass-Through
Dessins
Sélection du modèle
H-IP-ASI-B-V3 - Convertisseur et passerelle ASI-vers-IP ou IP-vers-ASI avec décodeur ASI/IP/RF intégré vers SDI, HDMI et CVBS.
Accessoires et mises à niveau
Spécification
|
*Toutes les spécifications peuvent être modifiées sans préavis |
|||
|
Tuner RF - ATSC hors antenne, (8VSB) |
||
|
HD-SDI 1080i, 720p, 720i, 576i, 480i HDMI 1080i, 720p, 720i YPbPr 1080i, 720p, 720i CVBS 576i, 480i |
||
|
H.264 - MPEG-2 |
||
|
MPEG1 Couche 2, MPEG2 Couche 2 Dolby AC/3, HD-AAC V2, LC-AAC |
||
|
1 connecteur BNC format 188/204 jusqu'à 200 Mbit/s |
||
|
1 port RJ-45 10/100 UDP ou RTP jusqu'à 85 Mbit/s |
||
|
1x Type-F ATSC-T : Bande passante de 54 à 860 MHz (6 m) |
||
|
2x BNC - Analogique asymétrique 2x XLR
|
||
|
1x MPTS UDP ou RTP 1-32x SPTS UDP ou RTP |
||
|
Sortie multiplexée ASI 2x 2x ASI Tuner Pass-through |
||
|
Interface de navigateur Web Interface LCD pleine face avant Moniteur vidéo LCD à panneau avant |
||
|
20 x 18 x 1~1/2 pouces |
||
|
7 livres |
||
|
28º ~110º F |
||
