H-HDSDI-RF
Description

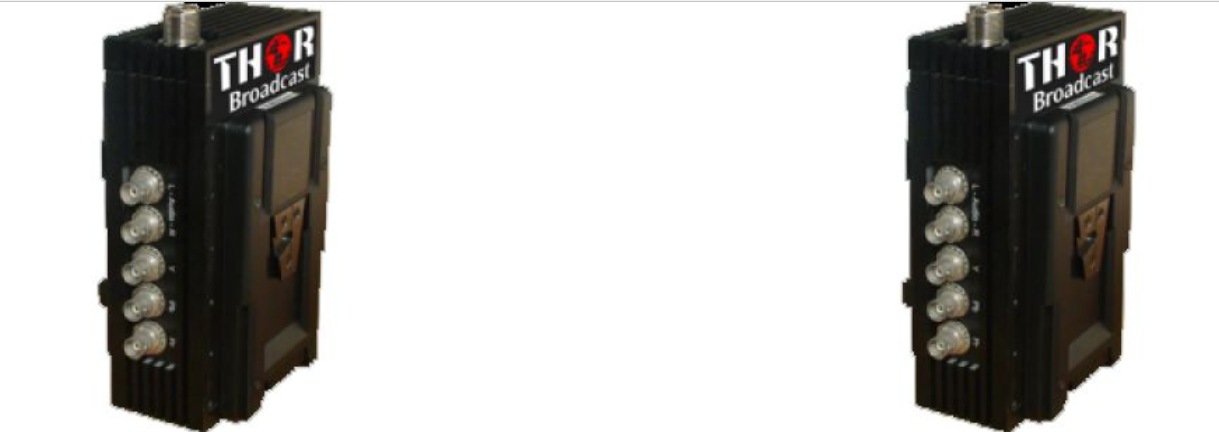

Émetteur et récepteur vidéo sans fil portable H-HDSDI-RF
Le H-HDSDI-RF est un système de transmission vidéo numérique sans fil. Il prend en charge l'entrée de signaux vidéo et audio haute définition et transmet le signal jusqu'à 3,2 km. Les entrées compatibles sont HD-SDI, SD-SDI, DVB-ASI, A/V et S-Vidéo. Le H-HDSDI-RF repose sur la technologie COFDM et intègre un encodage vidéo MPEG-2 ou MPEG-4/H.264. L'émetteur et le récepteur sont dotés de systèmes intégrés de compensation des mouvements rapides. La transmission synchrone en temps réel de données haut débit est possible jusqu'à 160 km/h. Le système H-HDSDI-RF est idéal pour la transmission sans fil longue distance de haute qualité d'informations multimédias haut débit. Il est utile pour de nombreuses applications telles que la diffusion d'événements, les services de police, le commandement militaire et la surveillance gouvernementale.
Caractéristiques
• Permet la transmission de signaux vidéo à distance ultra-longue (≤ 50 km de visibilité directe) grâce à un positionnement ponctuel non fixe. •
Transmission en temps réel de signaux AV à courte portée, continus et en mouvement (hors visibilité directe).
• Transmission réseau simple et efficace.
• Le système de transmission peut envoyer simultanément une vidéo et deux flux audio.
• Intègre une technologie de pointe internationale pour garantir une qualité d'image optimale lors de la transmission.
• Basé sur la technologie de modulation COFDM offrant une forte capacité de réjection des interférences multi-trajets.
• Capable de transmettre à une vitesse différentielle jusqu'à 160 km/h.
• Résolutions : 720 x 576 25 Hz, 1920 x 1080i 25 Hz, 1920 x 1080i 30 Hz, 1280 x 720p 50 Hz, 1280 x 720p 60 Hz.
• Portée de transmission jusqu'à 3,2 km.
Dessins
Spécification
| Paramètres RF | |
|
>1W (puissance du port) |
|
300 MHz ?~800 MHz ?, 2200 MHz-2500 MHz |
|
2 MHz, 6 MHz, 7 MHz, 8 MHz |
|
50 OhmΩ |
|
N-L16 (négatif) |
|
>50 dB |
|
>25 dB |
| Paramètres de modulation numérique | |
|
COFDM |
|
LDPC |
|
>22 dB |
|
<10-8 |
| Paramètres d'encodage d'entrée AV | |
|
Signal vidéo HD-SDI, signal vidéo combiné CVBS , signal composante HD YPbPr |
|
BNC (négatif) |
|
Canal gauche/droite, analogique non symétrique, stéréo |
|
BNC (négatif) |
|
720*576 ; 1920*1080i ; 1280*720p |
|
H.264 |
|
Divers |
|
|
>10000 heures |
|
DC10V?16V (batterie exclusive de l'appareil photo) |
|
Température de stockage : -40 °C à +70 °C ; Température de fonctionnement : -20 °C à +50 °C ; Humidité relative : 85 % (sans condensation) |
|
Environ 13 W (sans port SDI) Environ 15 W (avec port SDI) |
|
180×110×88(mm) |
|
1,8 kg (total des pièces usinées en aluminium) |
