H-DVB-S2X-MOD

PN : H-DVB-S2X-MOD

PN : H-DVB-S2X-MOD-IF

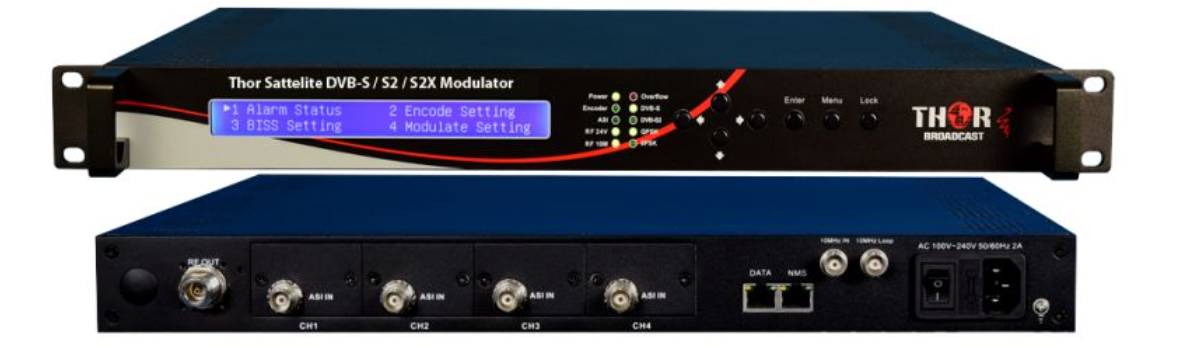

Le modulateur autonome de Thor Broadcast est conforme à la norme DVB-S2X
(EN 302 307-2), une norme de télécommunications par satellite haut débit de troisième génération. Il
intègre des entrées ASI et IP et les module en une sortie FI DVB-S/S2/S2X.
Ce châssis 1U à entrées IP prend en charge le brouillage BISS pour une distribution simplifiée du signal. Il est équipé
en standard de 4 entrées ASI (dont 3 de secours) et d'une bande passante de 100 Mb/s. Le modulateur S2X peut être équipé d'
un CID (affichage du numéro d'identification du destinataire), en option et à commander séparément.
Ce modulateur est conforme à la norme S2X la plus récente et est utilisé dans de nombreuses applications telles que la diffusion,
les services d'information et les applications par satellite haut débit. Il est entièrement compatible avec les normes DVB-S (EN 300 421), DVB-S2
(EN 302 307-1) et DVB-S2X (EN 302 307-2).

Le DVB-CID est un système de transmission numérique par satellite qui décrit la modulation, le codage des canaux et le protocole de signalisation destinés à l'identification du signal hôte.

Le système a été optimisé pour les applications satellitaires, notamment DVB-S, DVB-S2 et DVB-DSNG, mais peut être appliqué à toute transmission continue par satellite.

Le modulateur DVB-S/S2/S2X inclut également le signal numérique DVB-CID, chaque porteuse de diffusion (une porteuse, un
signal DVB-CID). Le contenu minimal de l'identifiant de porteuse est l'identifiant unique global (GUI) DVB-CID. Ce GUI est unique
pour chaque fabricant d'équipement et est généré à partir de l'adresse MAC unique du modulateur. Grâce à
cette valeur GUI, il est facile d'identifier le modulateur utilisé pour générer la porteuse parasite et ainsi de déterminer la
cause de l'interférence. C'est un outil important pour stopper, ou du moins réduire, les interférences entre signaux satellites.
De plus, le message DVB-CID peut contenir d'autres informations configurables par l'utilisateur, telles que
les coordonnées GPS, les numéros de téléphone, etc., afin de simplifier et d'accélérer le processus de résolution de l'incident.
Le système DVB-CID a été optimisé pour les applications satellites DVB ; cependant, il peut être appliqué à toute
transmission satellite continue. L'ajout du signal DVB-CID n'a aucun impact sur le bilan de liaison.

Entièrement conforme aux normes DVB-S (EN 300 421), DVB-S2 (EN 302 307-1) et DVB-S2X (EN 302 307-2).

• 4 entrées ASI et prise en charge de la sauvegarde à chaud (3 pour la sauvegarde)
• Entrée de signal IP (100M)
• Constellations QPSK, 8PSK, 16APSK, 32APSK, 8PSK-L, 16APSK-L, 32APSK-L
• Réglage RF CID
• Oscillateur à cristal à température constante, stabilité jusqu'à 0,1 ppm
• Sortie d'horloge de 10 MHz via le port de sortie RF
• Sortie d'alimentation 24V via le port de sortie RF
• Brouillage BISS
• Contrôle local et distant via SNMP ou serveur Web NMS
• Transmission SFN TS (avec MIP ou IIP)

Applications :
Communications par satellite (diffusion vidéo numérique, services interactifs, collecte d'informations, services professionnels),
dispositifs nanosatellites et CubeSat

DEUX MODÈLES DISPONIBLES : Bande L ou FI (Fréquence Intermédiaire)

H-DVB-S2X-MOD - Modulateur DVB-S2X avec sortie RF en bande L (950 MHz - 2100 MHz)

Modulateur DVB-S2X H-DVB-S2X avec sortie RF FI (50-200 MHz)

DVB-S2X - Extensions S2
pour la deuxième génération de satellites.
Qu'est-ce que le DVB-S2X ?
Le DVB-S2X est une extension de la spécification DVB-S2 qui fournit des technologies et des fonctionnalités supplémentaires. Le DVB-S2X
a été publié sous la référence ETSI EN 302 307 partie 2, le DVB-S2 constituant la partie 1. Le S2X offre des performances et
des fonctionnalités améliorées pour les applications principales du DVB-S2, notamment la télévision par satellite (DTH), la contribution, le VSAT et le DSNG. La
spécification étend également la portée opérationnelle afin de couvrir les marchés émergents tels que les applications mobiles.
Contexte :
Le DVB-S2 a été spécifié il y a une dizaine d'années, avec un accent particulier sur la télévision par satellite (DTH). Depuis, de nouveaux besoins sont
apparus et le DVB-S2X fournit les spécifications techniques nécessaires. Ce travail a été réalisé par le
sous-groupe « satellite » du module technique DVB, présidé par le Dr Alberto Morello (RAI), qui avait également dirigé les travaux sur le DVB-S2. La norme S2X offre
une efficacité spectrale nettement supérieure pour les rapports signal sur bruit (C/N) typiques des applications professionnelles telles que
les liaisons de contribution ou le trunking IP. Elle prend également en charge des rapports C/N très faibles, jusqu'à -10 dB, pour les applications mobiles (maritimes,
aéronautiques, ferroviaires, etc.).
Comment fonctionne-t-elle ?
La norme DVB-S2X repose sur la spécification DVB-S2, largement éprouvée. Elle utilise le
système de correction d'erreurs sans voie de retour (FEC) LDPC, performant et fiable, combiné au FEC BCH comme code externe, et introduit les éléments supplémentaires suivants :

- Options de réduction de bande plus faibles de 5 % et 10 % (en plus de 20 %, 25 % et 35 % en DVB-S2)
- Gradation plus fine et extension du nombre de modes de modulation et de codage
- Nouvelles options de constellation pour les canaux linéaires et non linéaires
- Options de brouillage supplémentaires pour les situations critiques d'interférences co-canal
- Agrégation de jusqu'à 3 canaux -
Prise en charge du fonctionnement à très faible rapport signal/bruit (SNR) jusqu'à -10 dB -
Option de super-trame
- Ceci se traduit par les efficacités spectrales suivantes pour le DVB-S2X par rapport au DVB-S2 :
