H-8x8SDI-SW
Description

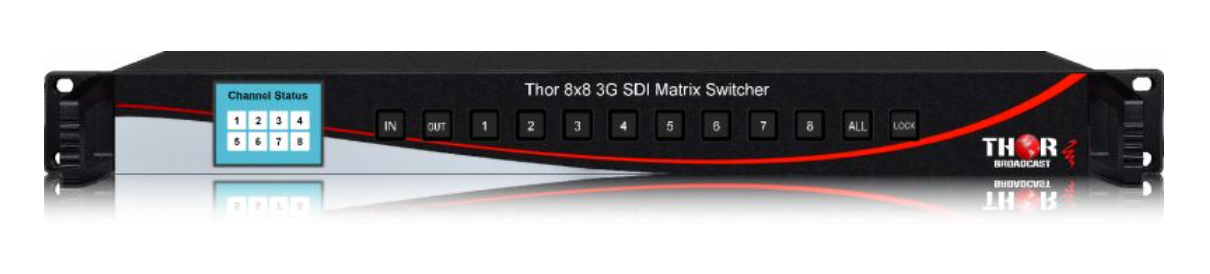

Le commutateur SDI Thor 8x8 est un châssis compact 1U facile à utiliser qui permet de gérer aisément plusieurs sources SDI et de les diffuser selon vos besoins. Grâce à sa technologie multiformat, il détecte automatiquement et simultanément plusieurs sources vidéo SD/HD/3G-SDI (niveaux A et B) et DVB-ASI, et achemine les flux vidéo vers les destinations NTSC et PAL SD, 720p et 1080p à n'importe quelle fréquence d'images.
Facile à utiliser et à installer ; plusieurs options de gestion permettent d'utiliser le commutateur via le panneau avant, le logiciel PC et un clavier USB. Comprend un mini écran LCD de 5 cm pour visualiser le programme en cours de lecture.
L'alimentation redondante signifie que vous n'aurez jamais à vous soucier d'une panne du commutateur lors d'applications critiques ne nécessitant aucune défaillance.
Grâce à sa conception compacte au format 1U et à sa largeur de seulement quelques centimètres, vous n'aurez plus à vous soucier de son intégration dans votre rack actuel. Idéal pour les environnements restreints de production, les cars régie et l'audiovisuel théâtral.
Caractéristiques
- 8 entrées 3G-SDI, 8 sorties 3G-SDI
- Détection automatique et égalisation du signal d'entrée SDI
- Signal de niveau A et de niveau B pris en charge
- Transmettre toutes les données auxiliaires et l'audio intégré
- Interface compatible DVB-ASI
- Logiciel PC gratuit pour le contrôle : LAN, RS-232
- Boutons de commande du panneau avant et clavier USB
- Conception d'alimentation redondante
Dessins
Spécification
|
RELATIONS |
Saisir |
SD/HD/3G-SDI / DVB-AS1 x 8 |
|
Sortir |
SD/HD/3G-SDI / DVB-AS1 x 8 |
|
|
FORMATS |
Prise en charge du format d'entrée SDI |
2048x 1080p 30/20,97/25/24/23,98 1920x 1080p 60/59,94/50/30/29,97/25/24/23,98 1080i160/59,94/50 720p 60/59,94/50/30/29,97/25/24/23,98 625i 50 et 525i 59,94 |
|
Débit vidéo SDI |
SD/HD/3G-SDI |
|
|
Conformité SDI |
SMPTE 259M. SMPTE 292M. SMPTE 296M SMPTE 372M, SMPTE 424M, SMPTE 425M |
|
|
Espace colorimétrique et précision SDI |
RGB 4:4:4 10M/12NI. YUV 4:2:2/4:4:4 10/12 bits. XYZ 4:4:4 12 bits |
|
|
Commutation automatique SDI |
Sélection automatique des entrées SD, HD et 3G-SDI |
|
|
COMMANDES |
Contrôle |
Boutons du panneau avant LAN (contrôle logiciel) RS-232 (contrôle logiciel) USB Type A (contrôle du clavier USB) |
|
POUVOIR |
Connecteur d'alimentation |
Connecteur de verrouillage fileté |
|
Plage de tension |
6~24 V CC |
|
|
Alimentation |
PS-1, PS-2, redondance d'alimentation |
|
|
ENVIRONNEMENT |
Consommation d'énergie |
7W |
|
Température de fonctionnement |
-20°C ~ 60°C |
|
|
Température de stockage |
-30°C ~ 70°C |
|
|
Humidité relative |
0 % à 90 % sans condensation |
|
|
TAILLE |
Taille Poids |
Montage en rack standard 19" 1U 1,1 kg |
|
EMBALLAGE |
Ce qui est inclus |
Matrice de commutation 3G-SDI 8 x 8 Adaptateur secteur 12 V CC 2 A x 2 |
|
GARANTIE |
Garantie |
garantie limitée de 2 ans |
