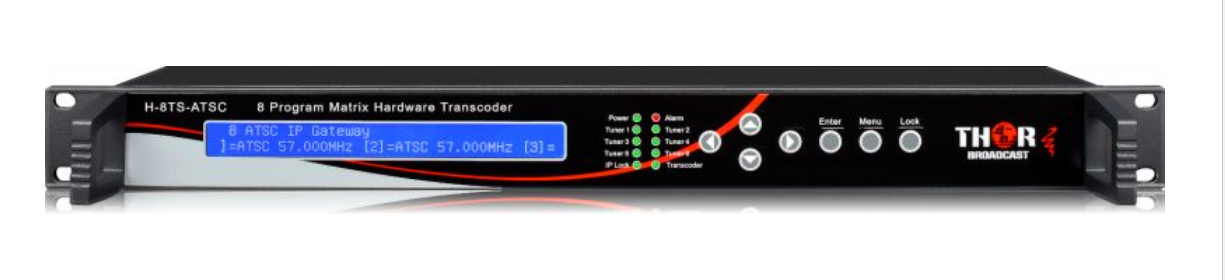

H-8TS-ATSC
Description
Ce transcodeur convertit directement le format vidéo et audio MPEG à partir de l'entrée RF.
L'entrée RF peut être ATSC ou QAM ou satellite DVBS 2, elle dispose également d'entrées IP et de 2 entrées ASI.
La sortie transcodée s'effectue via ASI et IP SMPTS.
Ce transcodeur prend en charge le remultiplexage avancé et permet aux opérateurs de commuter efficacement le débit de codage en temps réel, tout en optimisant la vidéo grâce à ses hautes performances.
La fonction BISS est désormais intégrée pour le décryptage des programmes d'entrée du tuner et d'IP, ainsi que la fonction CC pour la transmission du sous-titrage (ou télétexte).
Facile à gérer via un système NMS web, il constitue une solution idéale pour les opérateurs souhaitant assurer un transcodage vidéo de haute qualité.
Caractéristiques
- 8 entrées IP (SPTS/MPTS) et 6 entrées tuner
- 8 sorties SPTS et 1 sortie MPTS (UDP/RTP/RTSP) ; 1 sortie ASI (MPTS)
- Transcodage vidéo : MPEG-2 SD/HD et H.264 SD/HD vers n'importe quel format
- Transcodage audio : AAC, MP2 et AC3, conversion directe ou sans conversion.
- Transcodage maximal de 8 programmes SD ou 4 programmes HD
- Transcodage audio maximal sur 8 canaux
- Résolutions 1920x1080I, 1280x720P, 720x576i, 720x480i, 480x576, 544x576, 640x576 et 704x576
- Contrôle du débit CBR et VBR
- CC (sous-titrage codé)
- Débrouillage BISS
- 8 sorties audio par canal
- remultiplexage avancé
- Contrôle local de l'écran LCD et du clavier ; gestion NMS via le Web
Dessins
Spécification
|
Flux entrant |
MPTS/SPTS sur UDP/RTP/RTSP, interface Ethernet 1000M Base-T/interface SFP |
||
|
Tuner ATSC 6 x (DVB-C/T/S/S2/ISDB-T en option) |
|||
|
BISS Débrouillage |
Maximum 8 programmes |
||
|
Vidéo |
Résolution |
1920x1080I, 1280x720P, 720x576i, 720x480i 480x576, 544x576, 640x576, 704x576 |
|
|
Transcodage |
4 x MPEG2 HD → 4 x MPEG2/H.264 HD ; 4 x MPEG2 HD → 4 x MPEG2/H.264 SD ; 8 x MPEG2 SD → 8 x MPEG2/H.264 SD |
||
|
4 x H.264 HD → 4 x MPEG2/H.264 HD ; 4 x H.264 HD → 4 x MPEG2/H.264 SD ; 8 x H.264 SD → 8 x MPEG2/H.264 SD |
|||
|
Contrôle du débit |
CBR/VBR |
||
|
Audio |
Transcodage |
Transcodage audio : AAC, MP2 et AC3, conversion possible ou transmission directe. |
|
|
Taux d'échantillonnage |
48 kHz |
||
|
Débit binaire |
64 kbit/s - 384 kbit/s |
||
|
Stream Out |
8 ports SPTS et 1 port MPTS sur UDP/RTP/RTSP, interface Ethernet 1000M Base-T (UDP/RTP unicast/multicast) / interface SFP |
||
|
1 sortie ASI (copie de l'une des 8 sorties SPTS ou de la sortie MPTS), interface BNC |
|||
|
Fonctionnement du système |
Contrôle de l'écran LCD et du clavier ; gestion NMS via le Web |
||
|
mise à jour du logiciel Ethernet |
|||
|
Général |
Dimensions |
430 mm × 405 mm × 45 mm (L × P × H) |
|
|
Poids approximatif |
4,8 kg |
||
|
Plage de température |
0 à 45 °C (fonctionnement), -20 à 80 °C (stockage) |
||
|
Besoins en énergie |
CA 110 V ± 10 %, 50/60 Hz ; 220 V CA ±10 %, 50/60 Hz |
||
|
Consommation d'énergie |
20W |
||
