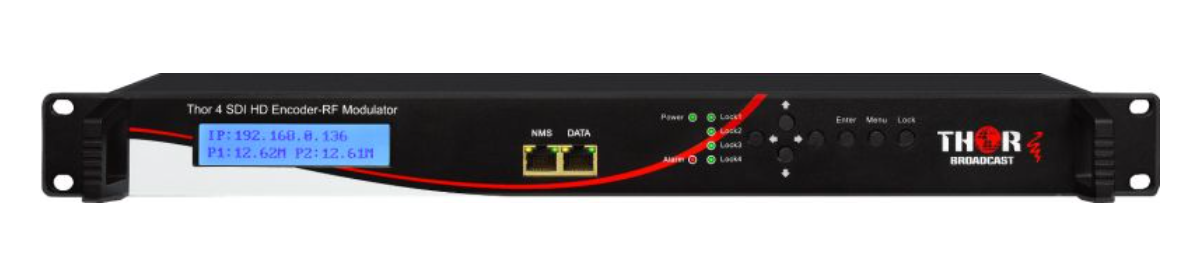

H-4SDI-DVBT-IPLL

HDDI vers RF, HD vers DVB-T, SDI vers DVB-T

1-4 HD-SDI Encodage Combinaison Modulation : DVB-T

Diffusion en direct de vidéos HD-SDI et ASI sur les chaînes DVB-T et IPTV

1 entrée SDI - Réf : H-1SDI-DVBT-IPLL

2 entrées SDI - Réf : H-2SDI-DVBT-IPLL

4 entrées SDI - Réf : H-4SDI-DVBT-IPLL

Gammes de produits Thor Broadcast SDI-DVBT-IP et SDI-DVBT-IPLL

Les modulateurs Thor HD-SDI vers DVB-T sont des appareils combinés intégrant des encodeurs matériels HD en temps réel, un multiplexeur de flux de programme géré et un modulateur RF QPSK agile. Chaque châssis peut encoder jusqu'à 4 canaux vidéo HD-SDI en MPEG-2 ou H.264 et moduler les programmes sur jusqu'à 4 sorties porteuses DVB-T. Outre les programmes encodés, l'unité peut également moduler des programmes encodés en externe via une entrée ASI. Cette plateforme est principalement utilisée par les grandes entreprises ou les diffuseurs possédant des routeurs matriciels SDI. Elle est idéale pour les systèmes MATV d'entreprise ou la distribution vidéo HD interne à partir de sources SDI. Cette plateforme n'est pas recommandée pour la génération de signaux de tête de réseau de diffusion en raison de l'absence de prise en charge du sous-titrage 708. Pour les diffuseurs exigeant le sous-titrage 708 obligatoire et l'audio Dolby AC/3, veuillez contacter un représentant commercial.

Diffusion vidéo numérique : norme de modulation terrestre DVB-T

La norme DVB-T est la norme de modulation de fréquence radio la plus répandue au monde pour la diffusion vidéo numérique terrestre. Utilisée dans le monde entier pour les systèmes de diffusion vidéo numérique par câble et par voie hertzienne, elle a été initialement adoptée au Royaume-Uni et est désormais présente dans plus de 90 pays. Cette norme prend en charge les protocoles de modulation DVB-T d'origine, QPSK et QAM16/64. Ce châssis génère 2 ou 4 porteuses RF adjacentes et peut distribuer des programmes entre ces canaux. Il prend également en charge la réception de programmes encodés en externe via l'entrée ASI. Cette entrée peut traiter jusqu'à 120 Mbit/s de flux entrant, selon la configuration matérielle et logicielle.

SDI-DVBT-IP : Châssis de modulateur avec cartes d'encodage HD-SDI

La vidéo numérique non compressée HD-SDI est couramment utilisée dans les systèmes de diffusion et audiovisuels professionnels en raison de sa simplicité d'utilisation. La vidéo numérique série peut être transmise via des câbles coaxiaux à conducteur unique et utilise généralement des connecteurs BNC standard. Le HD-SDI transmet les mêmes données vidéo numériques que le HDMI, mais sans les problèmes complexes liés à la protection du contenu numérique (DCP) et au HDCP. Les systèmes châssis d'encodeur-modulateur multicanaux Thor prennent en charge les configurations d'entrée de cartes d'encodage de 1 à 4 canaux. Ces cartes convertissent les entrées HD-SDI en flux de programmes compatibles DVB-T.

DVBT-IPLL : Option d’encodage à faible latence

Les références des unités comportant « LL » indiquent que le modèle intègre l'option d'encodage à faible latence de Thor. Cette nouvelle fonctionnalité réduit de plus de 10 fois le délai entre l'entrée vidéo et la sortie du programme encodé. Les systèmes châssis d'encodeur-modulateur standard présentent généralement une latence d'encodage de 300/700-1200 ms, selon les paramètres d'encodage et les configurations de sortie. Pour de nombreuses applications, une latence supplémentaire d'environ une seconde est négligeable. En revanche, pour d'autres, comme la diffusion d'événements en direct, ce délai d'une seconde est très perceptible et empêche l'utilisation de la modulation dans les systèmes de distribution. La solution pour les applications de diffusion vidéo en direct est l'option de mise à niveau à faible latence pour les encodeurs. Contactez un représentant commercial Thor dès aujourd'hui pour obtenir plus d'informations sur la latence d'encodage.

Compatibilité des cartes d'encodage entre les châssis de modulateurs

La gamme de modulateurs-encodeurs Thor HDMI-DVBT-IP est conçue pour la distribution de haute qualité de signaux vidéo de qualité broadcast sur câble coaxial. Ces systèmes sont disponibles dans de nombreuses configurations pour une large gamme d'applications. Cette page présente les modèles pour un type de signal vidéo d'entrée spécifique, associés à un châssis de modulateur programmé pour un format de sortie spécifique. Il est important de noter que les cartes d'encodage peuvent généralement être combinées avec des cartes d'encodage pour d'autres types de signal vidéo. Pour les configurations personnalisées, veuillez contacter directement Thor pour connaître les prix et la disponibilité. Bien que la plupart des micrologiciels pour châssis de modulateurs Thor soient interopérables, tous les matériels ne fonctionnent pas avec tous les logiciels. Les représentants de Thor sont disponibles pour un service gratuit de conception et de consultation. Pour toute question ou préoccupation concernant un système Thor, contactez directement un représentant au 1-800-521-8467.

• QPSK QAM-16/26 Sortie RF jusqu'à 4 adjacents
• Sortie IPTV Unicast ou Multicast IGMP UDP, RTP, RTSP
• Sortie ASI avec sélection de multiplexeur
• Toute entrée SDI jusqu'à 3G-SDI à 1080p60
• Entrée ASI SPTS ou MPTS jusqu'à 120 Mbps
• Gestion complète du réseau via navigateur
• Intègre des encodeurs totalement indépendants avec un multiplexeur et un modulateur
• Module jusqu'à 4 porteuses QPSK ou QAM-16/64 adjacentes, chacune jusqu'à 28 Mbit/s.
• Prend en charge l'entrée et l'encodage Full HD 1080p60 à partir de n'importe quelle source vidéo numérique HDMI.
• Chaque encodeur est configuré indépendamment : il prend en charge toutes les résolutions HDTV standard.
• Sortie IPTV sur le deuxième port réseau au format UDP IGMP Multicast ou Unicast
• Sortie DVB-ASI sur bornes BNC en miroir pour une utilisation dans les systèmes de diffusion
• Appareil entièrement géré par le réseau, dont tous les paramètres sont configurables via un navigateur web.
• Faible latence disponible : délai de 300/500/800 ms via différents modes – le délai IP sera toujours plus proche de 800 ms en raison du décodage (ces valeurs correspondent à la latence de bout en bout, et non uniquement à la vitesse d’encodage).
