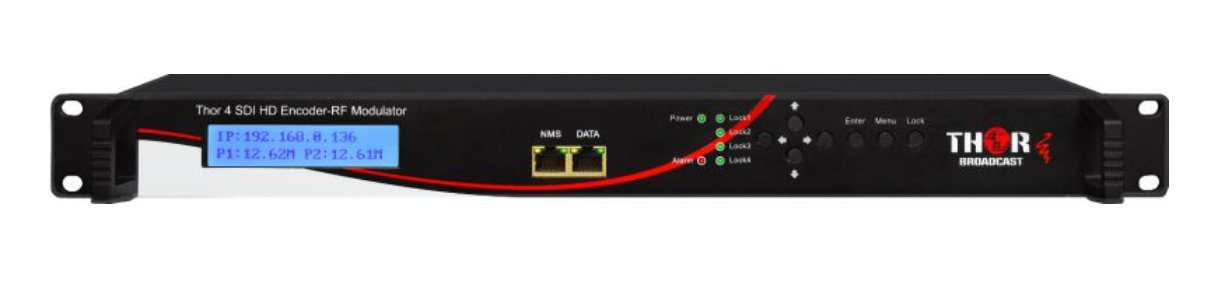

H-2SDI-ATSC-IPLL

Modulateur ATSC 1-4 HD/SD-SDI vers HDTV

1 entrée SDI - Réf. : H-1SDI-ATSC-IPLL

2 entrées SDI - Réf. : H-2SDI-ATSC-IPLL

4 entrées SDI - Réf. : H-4SDI-ATSC-IPLL


Gammes de produits Thor Broadcast SDI-ATSC-IP et SDI-ATSC-IPLL

Les châssis modulateurs-encodeurs Thor HD-SDI vers 8VSB sont conçus pour les entreprises et les professionnels de la vidéo qui doivent moduler la vidéo HD sur des porteuses RF compatibles avec les tuners ATSC nord-américains. Les systèmes de télévision hertzienne de cette région utilisent un protocole de modulation spécifique appelé modulation à bande latérale résiduelle à 8 niveaux (8VSB). Bien que la plupart des tuners et téléviseurs vendus en Amérique du Nord prennent en charge la démodulation QAM-256 (norme ITU-T J.83B) en plus du signal 8VSB ATSC, ils ne peuvent généralement recevoir qu'un seul type de signal à la fois. Ceci pose problème aux intégrateurs de systèmes qui souhaitent diffuser leurs propres programmes dans des bouquets haut débit composés de chaînes provenant d'un système d'antenne maître. Thor propose des modulateurs 8VSB adaptés à toutes les applications nécessitant la combinaison de signaux ATSC avec du contenu modulé localement.


ATSC (8VSB) : Comité des systèmes de télévision avancés (TNT nord-américaine)

Les modulateurs d'encodeur Thor sont compatibles avec tous les principaux systèmes de télévision mondiaux. En Amérique du Nord, les systèmes de télévision sont basés sur la norme ATSC (Advanced Television Systems Committee) qui utilise la modulation 8VSB (Vestigial Side Band) à 8 niveaux. Ce type de modulation RF est spécifique au marché nord-américain, tout comme les tables PSIP (Program & System Specific Information) de l'ATSC. Les modulateurs Thor dont la référence inclut « VSB » sont équipés du micrologiciel nécessaire à la modulation ATSC 8VSB. Ces modulateurs génèrent des porteuses RF avec des flux de programmes conçus pour être reçus par les décodeurs et tuners nord-américains. Toutes les tables PID (Post-System Identification) PSIP et électroniques peuvent être configurées et modifiées depuis la page de contrôle du modulateur, et des valeurs PID personnalisées peuvent être définies pour des systèmes spécifiques. Pour une compatibilité totale avec tous les décodeurs, tels que les systèmes Motorola ou Scientific Atlanta, qui acceptent uniquement le codec audio Dolby AC/3 d'Intel, la plupart des modulateurs Thor proposent cette option. L'ATSC fournit jusqu'à 19 Mbits/s de programmes, soit beaucoup moins de données que la QAM ou le DVB-T. Il peut toutefois être utilisé avec des câbles coaxiaux plus longs. Ce protocole de modulation n'est nécessaire que lorsque l'application requiert la combinaison de canaux modulés localement avec une réception hertzienne captée par une antenne.


SDI-ATSC-IP : Châssis de modulateur avec cartes d'encodage HD-SDI

La vidéo numérique non compressée HD-SDI est couramment utilisée dans les systèmes de diffusion et audiovisuels professionnels en raison de sa simplicité d'utilisation. La vidéo numérique série peut être transmise via des câbles coaxiaux à conducteur unique et utilise généralement des connecteurs BNC standard. Le HD-SDI transmet les mêmes données vidéo numériques que le HDMI, mais sans les problèmes complexes liés à la protection du contenu numérique (DCP) et au HDCP. Les systèmes châssis d'encodeur-modulateur multicanaux Thor prennent en charge les configurations d'entrée de cartes d'encodage de 1 à 4 canaux. Ces cartes sont disponibles en versions standard et à faible latence.


ATSC-IPLL : Option d'encodage à faible latence

Les références des unités comportant « LL » indiquent que le modèle intègre l'option d'encodage à faible latence de Thor. Cette nouvelle fonctionnalité réduit de plus de 10 fois le délai entre l'entrée vidéo et la sortie du programme encodé. Les systèmes châssis d'encodeur-modulateur standard présentent généralement une latence d'encodage de 300/700-1200 ms, selon les paramètres d'encodage et les configurations de sortie. Pour de nombreuses applications, une latence supplémentaire d'environ une seconde est négligeable. En revanche, pour d'autres, comme la diffusion d'événements en direct, ce délai d'une seconde est très perceptible et empêche l'utilisation de la modulation dans les systèmes de distribution. La solution pour les applications de diffusion vidéo en direct est l'option de mise à niveau à faible latence pour les encodeurs. Contactez un représentant commercial Thor dès aujourd'hui pour obtenir plus d'informations sur la latence d'encodage.


Compatibilité des cartes d'encodage entre les châssis de modulateurs

Des systèmes châssis avec configurations de cartes d'encodage personnalisées sont disponibles pour prendre en charge plusieurs formats vidéo d'entrée dans un seul châssis. La gamme de modulateurs d'encodage Thor SDI-VSB-IP est conçue pour la distribution de haute qualité de vidéo de qualité broadcast sur câble coaxial. Ces systèmes sont disponibles dans de nombreuses configurations pour une large gamme d'applications. Cette page présente les modèles pour un type de vidéo d'entrée spécifique, associés à un châssis de modulateur programmé pour un format de sortie spécifique. Il est important de noter que les types de cartes d'encodage peuvent généralement être combinés avec des cartes d'encodage pour d'autres types de vidéo. Pour les configurations de modèles personnalisées, veuillez contacter directement Thor pour connaître les prix et la disponibilité. Bien que la plupart des firmwares pour châssis de modulateurs Thor soient intercompatibles, tous les matériels ne fonctionneront pas avec tous les logiciels. Les représentants de Thor sont disponibles pour un service gratuit de conception et de consultation. Si vous avez des questions ou des préoccupations concernant un système Thor, contactez directement un représentant au 1-800-521-8467.

• Diffusez jusqu'à 4 sources HDSDI en tant que chaînes ATSC nord-américaines (antenne et IPTV).
• Entrée de toute source SDI jusqu'à 3G-SDI à 1080p60
• Entrée ASI SPTS ou MPTS jusqu'à 120 Mbps
• Gestion complète du réseau via l'interface graphique NMS du navigateur
• Sortie RF ATSC 19 Mbps 8VSB 4 porteuses
• Sortie IPTV Unicast ou Multicast IGMP UDP, RTP, RTSP
• Sortie ASI avec sélection de multiplexeur
• Intègre des encodeurs totalement indépendants avec un multiplexeur et un modulateur
• Module jusqu'à 4 porteuses 8VSB adjacentes compatibles avec le format ATSC
• Prend en charge l'entrée et l'encodage Full HD 1080p60 à partir de toute source vidéo numérique HD-SDI.
• Chaque encodeur est configuré indépendamment : il prend en charge toutes les résolutions HDTV standard.
• Sortie IPTV sur le deuxième port réseau aux formats UDP, RTP, RTSP, IGMP Multicast ou Unicast
• Sortie DVB-ASI sur bornes BNC en miroir pour une utilisation dans les systèmes de diffusion
• Appareil entièrement géré par le réseau, dont tous les paramètres sont configurables via un navigateur web.
• Faible latence disponible : délai de 300/500/800 ms via différents modes – le délai IP sera toujours plus proche de 800 ms en raison du décodage (ces valeurs correspondent à la latence de bout en bout, et non uniquement à la vitesse d’encodage).
