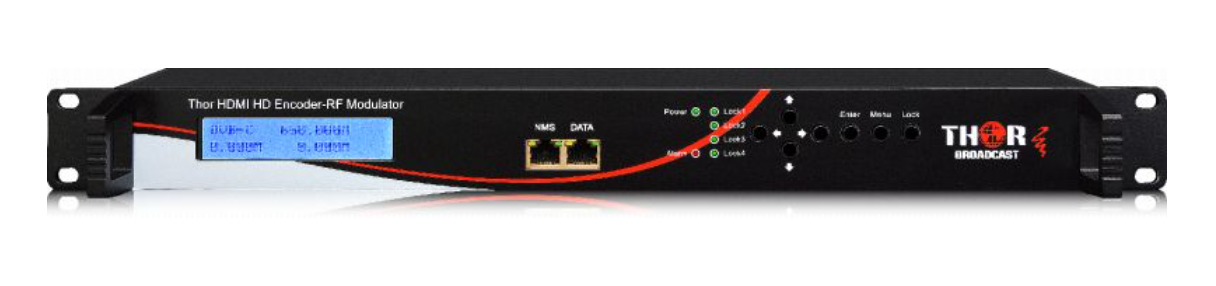

H-2HDMI-ATSC-IPLL

Modulateur ATSC HDMI vers HDTV 1-4

PN : H-1HDMI-ATSC-IPLL

PN : H-2HDMI-ATSC-IPLL   PN : H-4HDMI-ATSC-IPLL

Diffusez jusqu'à 4 flux vidéo HDMI en tant que chaînes ATSC nord-américaines (antenne et IPTV).



Gammes de produits Thor Broadcast HDMI-ATSC-IP et HDMI-ATSC-IPLL

Les châssis modulateurs-encodeurs Thor HDMI vers 8VSB sont conçus pour les entreprises et les professionnels de la vidéo qui doivent moduler la vidéo haute définition sur des porteuses RF compatibles avec les tuners ATSC nord-américains. Les systèmes de télévision hertzienne de cette région utilisent un protocole de modulation spécifique : la modulation à bande latérale résiduelle à 8 niveaux (8VSB). Si la plupart des tuners et téléviseurs vendus en Amérique du Nord prennent en charge la démodulation QAM-256 (norme ITU-T J.83B) en plus du signal 8VSB ATSC, ils ne peuvent généralement recevoir qu'un seul type de signal à la fois. Ceci pose problème aux intégrateurs de systèmes qui souhaitent diffuser leurs propres programmes dans des bouquets haut débit composés de chaînes provenant d'un système d'antenne principal. Thor propose des modulateurs 8VSB pour toutes les applications nécessitant la combinaison de signaux ATSC avec du contenu modulé localement.


ATSC (8VSB) : Comité des systèmes de télévision avancés (TNT nord-américain)

Les modulateurs d'encodeur Thor sont compatibles avec tous les principaux systèmes de télévision mondiaux. En Amérique du Nord, les systèmes de télévision sont basés sur la norme ATSC (Advanced Television Systems Committee) qui utilise la modulation 8VSB (Vestigial Side Band). Ce type de modulation RF est spécifique au marché nord-américain, tout comme les tables PSIP (Program & System Specific Information) de l'ATSC. Les modulateurs Thor dont la référence inclut « VSB » sont équipés du micrologiciel nécessaire à la modulation ATSC 8VSB. Ces modulateurs génèrent des porteuses RF avec des flux de programmes conçus pour être reçus par les décodeurs et tuners nord-américains. Toutes les tables PID (Post-System Identification) PSIP et électroniques peuvent être configurées et modifiées depuis la page de contrôle du modulateur, et des valeurs PID personnalisées peuvent être définies pour des systèmes spécifiques. Pour une compatibilité totale avec tous les décodeurs, tels que les systèmes Motorola ou Scientific Atlanta, qui utilisent exclusivement le codec audio Dolby AC/3 d'Intel, la plupart des modulateurs Thor proposent cette option. L'ATSC fournit jusqu'à 19 Mbits/s de programmes, soit beaucoup moins de données que la QAM ou le DVB-T. Il peut toutefois être utilisé avec des câbles coaxiaux plus longs. Ce protocole de modulation n'est nécessaire que lorsque l'application requiert la combinaison de canaux modulés localement avec une réception hertzienne captée par une antenne.


HDMI-ATSC-IP : Châssis de modulateur avec cartes d'encodage HDMI

La norme vidéo HDMI est largement répandue dans les appareils grand public et professionnels du monde entier. Ce connecteur polyvalent dispose de plusieurs lignes parallèles pour une communication bidirectionnelle. Les normes les plus récentes prennent en charge la vidéo HD à 1080p60, et de nouvelles normes sont en cours de développement pour la vidéo ultra haute résolution 4K. Les cartes d'encodage Thor sont compatibles avec toute entrée HDMI provenant d'un appareil fournissant une sortie vidéo HD aux résolutions et formats d'image standard de la télévision haute définition (HDTV).


Option d'encodage à faible latence

Les références des unités comportant « LL » indiquent la présence de l'option d'encodage à faible latence de Thor. Cette nouvelle fonctionnalité réduit de plus de 10 fois le délai entre l'entrée vidéo et la sortie du programme encodé. Les systèmes châssis d'encodeur-modulateur standard présentent généralement une latence d'encodage de 700 à 1 200 ms, selon les paramètres d'encodage et les configurations de sortie. Pour de nombreuses applications, une latence supplémentaire d'environ une seconde est négligeable. En revanche, pour d'autres, comme la diffusion d'événements en direct, ce délai est très perceptible et empêche l'utilisation de la modulation dans les systèmes de distribution. La solution pour les applications de diffusion vidéo en direct est l'option de mise à niveau à faible latence pour les encodeurs. Les modèles IPLL présentent généralement une latence d'encodage d'environ 70 à 120 ms, ce qui les rend parfaitement adaptés à la distribution d'événements vidéo en direct. Contactez un représentant commercial Thor dès aujourd'hui pour obtenir plus d'informations sur la latence d'encodage.

Compatibilité des cartes d'encodage entre les châssis de modulateurs

La gamme de modulateurs-encodeurs Thor HDMI-ATSC-IP est conçue pour la distribution de haute qualité de signaux vidéo de qualité broadcast sur câble coaxial. Ces systèmes sont disponibles dans de nombreuses configurations pour une large gamme d'applications. Cette page présente les modèles pour un type de signal vidéo d'entrée spécifique, associés à un châssis de modulateur programmé pour un format de sortie spécifique. Il est important de noter que les cartes d'encodage peuvent généralement être combinées avec des cartes d'encodage pour d'autres types de signal vidéo. Pour les configurations personnalisées, veuillez contacter directement Thor pour connaître les prix et la disponibilité. Bien que la plupart des micrologiciels pour châssis de modulateurs Thor soient interopérables, tous les matériels ne sont pas compatibles avec tous les logiciels. Les représentants de Thor sont disponibles pour un service gratuit de conception et de consultation. Pour toute question ou préoccupation concernant un système Thor, ou pour toute demande d'information destinée aux consommateurs, veuillez contacter directement nos représentants au 1-800-521-8467.
