H-16x16SDI-MW-SW
Description
Le commutateur-multiviewer SDI Thor 16x16 est un châssis 1U facile à utiliser qui permet de connecter plusieurs sources SDI et de les diffuser selon la configuration souhaitée. Grâce à sa technologie multiformat, il détecte automatiquement et simultanément plusieurs sources vidéo SD/HD/3G-SDI (niveaux A et B) et DVB-ASI, et les achemine vers plusieurs destinations vidéo en NTSC et PAL SD, 720p et 1080p à n'importe quelle fréquence d'images.
Un commutateur matriciel avec multiviewer permet non seulement de commuter et d'acheminer des signaux vidéo, mais aussi d'afficher simultanément plusieurs sources vidéo sur un seul écran. Cette fonction est souvent utilisée pour la supervision. Grâce au multiviewer, vous pouvez visualiser plusieurs sources d'entrée sous forme de grille, d'image dans l'image ou selon d'autres configurations personnalisables sur un seul écran. Ceci est particulièrement utile lorsqu'il est nécessaire de superviser plusieurs flux vidéo simultanément, comme dans les salles de contrôle, les systèmes de surveillance ou les productions d'événements en direct.

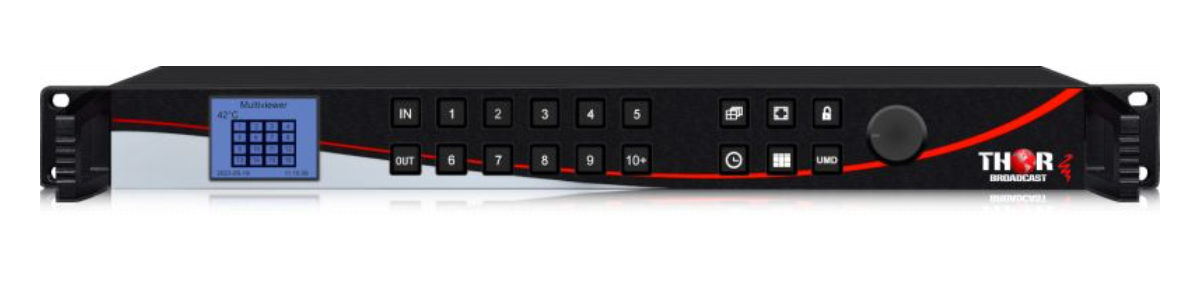

Il est facile à utiliser et à configurer, et offre de multiples options de gestion. Vous pouvez contrôler le commutateur via le panneau avant, un logiciel PC et un clavier USB. Il est également doté d'un mini écran LCD de 2 pouces permettant de visualiser le programme en cours dans la file d'attente.
Grâce à l'alimentation redondante, vous n'aurez jamais à vous soucier d'une panne du commutateur lors d'applications critiques et à sécurité intégrée.
Son format 1RU lui permet de s'intégrer facilement dans votre rack actuel.
Caractéristiques
- 16 entrées 3G-SDI, 16 sorties 3G-SDI
- Détection automatique et égalisation du signal d'entrée SDI
- Signal de niveau A et de niveau B pris en charge
- Transmet toutes les données auxiliaires et l'audio intégré
- Interface compatible DVB-ASI
- Logiciel PC gratuit pour le contrôle : LAN, RS-232
- Boutons de commande du panneau avant et clavier USB
- Conception d'alimentation redondante
- Fonctionnalité multiviewer
Dessins
Sélection du modèle
H-16x16SDI-MW-SW - Commutateur SDI 16x16 + Multiviewer
Spécification
MODE MULTIVUE |
Entrées | SD/HD/3G-SDI x16 |
| Sorties de boucle | SD/HD/3G-SDI x16 | |
| Sorties | SDI x2, HDMI x1 | |
| Prise en charge du format d'entrée SDI | 920•1080p 60/59,94/50/30/29,97/25/24/23,98 920•1080p 30/29,97/25/24/23,98 920•1080i 60/59,94/50 1280•720p 60/59,94/50/30/29,97/25/24/23,98 625i 50 PAL, 525i 59,94 NTSC |
|
| Format de sortie SDI/HDMI | 1080p 60/50/30/25/24 1080i 60/50 720p 60/50 |
|
| Commutation automatique SDI | Sélection automatique des entrées SD, HD et 3G-SDI | |
| Débit vidéo SDI | SD/HD/3G-SDI | |
| Conformité SDI | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M | |
| Espace colorimétrique et précision | YUV 4:2:2/YUV 4:4:4/RGB 4:4:4 (entrée SDI) | |
| YUV 4:2:2 (Sortie HDMI/SDI multivue) | ||
| MODE COMMUTATEUR |
Entrées | SD/HD/3G SDI/DVB-ASI x16 |
| Sorties | SD/HD/3G-SDI / DVB-ASI x16 | |
| Prise en charge du format SDI | 2048x1080p 30/29,97/25/24/23,98 2048x1080PsF 30/29,97/25/24/23,98 1920x1080p 60/59,94/50/30/29,97/25/24/23,98 1920x1080PsF 30/29,97/25/24/23,98 920x1080i 60/59,94/50 280x720p 60/59,94/50/30/29,97/25/24/23,98 625i 50 PAL, 525i 59,94 NTSC |
|
| Commutation automatique SDI | Sélection automatique des entrées SD, HD et 3G-SDI | |
| Débit vidéo SDI | SD/HD/3G-SDI | |
| Conformité SDI | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 352M, SMPTE 372M, SMPTE 424M, SMPTE 425M, DVB-ASI | |
| Espace colorimétrique et précision | YUV 4:2:2/YUV 4:4:4/RVB 4:4:4/XYZ 4:4:4 | |
| COMMANDES | Contrôle | Commande par boutons et molette en façade |
| LAN (Contrôle et mise à jour des logiciels) | ||
| RS-422 (Contrôle logiciel) | ||
| POUVOIR | Connecteur d'alimentation | Connecteur de verrouillage fileté |
| Plage de tension | 12-20 V CC | |
| Alimentation | PS-1, PS-2, redondance d'alimentation | |
| Consommation d'énergie | 36W | |
| ENVIRONNEMENT | Température de fonctionnement | 0°C~60°C |
| Température de stockage | -30°C à 70°C | |
| Humidité relative | 0 % à 90 % sans condensation | |
| TAILLE | Taille | Unité de rack standard 19 pouces |
| Poids | 2 kg | |
| EMBALLAGE | Ce qui est inclus | H-16x16SDI-MW-SW Multiviseur 3G-SDI 16 canaux avec commutateur |
| Adaptateur secteur 12 V CC 5 A | ||
| GARANTIE | Garantie | garantie limitée de 2 ans |
