F-SUPERMUX-8

PN : F-SUPERMUX-8

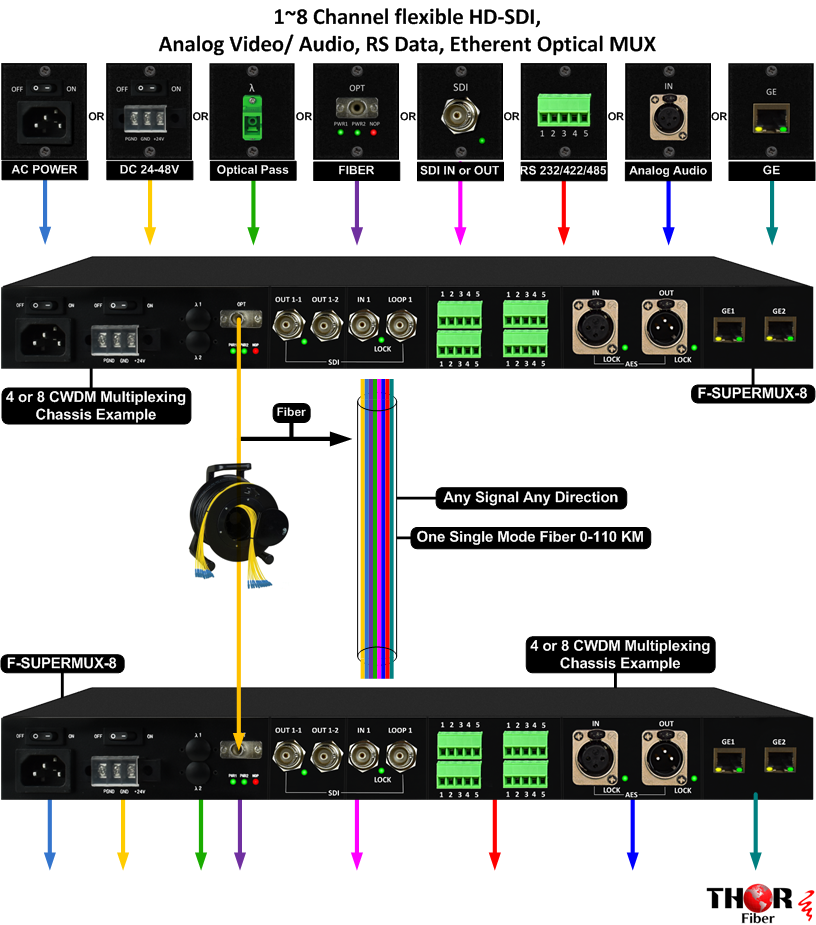

Plateforme universelle 1 à 8 canaux pour le multiplexage SD/HD 3G SDI, DVB-ASI, vidéo analogique CVBS, audio analogique, audio AES/EBU, données RS, Ethernet 10/100 et Gigabit.

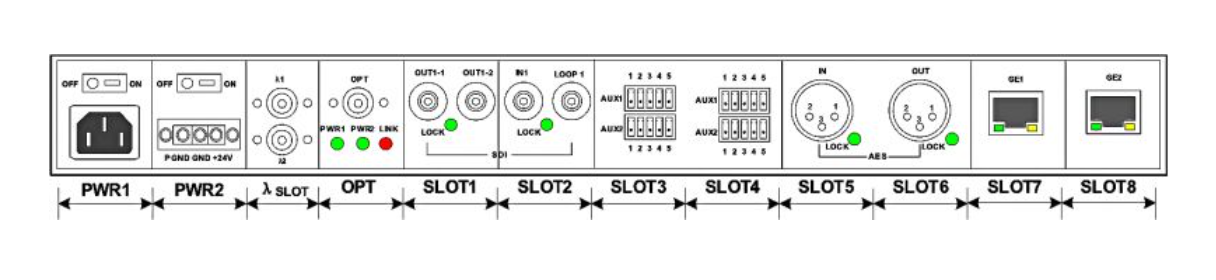

Conçu comme un système modulaire, il prend en charge jusqu'à 8 interfaces 3G/HD/SD-SDI, jusqu'à 4 interfaces Ethernet Gigabit, jusqu'à 8 interfaces XLR pour l'audio analogique unidirectionnel ou l'audio numérique AES/EBU, jusqu'à 16 groupes de terminaux Phoenix pour l'audio, RS232, RS422, RS485 et la fermeture de contact, ainsi que jusqu'à 2 signaux optiques pour les périphériques externes. Il trouve de nombreuses applications dans la diffusion télévisée en direct, la visioconférence haute définition, la vidéosurveillance haute définition, les systèmes de transport intelligents et les systèmes de sécurité publique.

• Conception compacte de 1U de hauteur (19 pouces), permettant une installation sur un rack standard.
• port optique
  • Prise en charge de l'indication de perte de signal optique
  • Avec un circuit APC pour obtenir une puissance optique de sortie stable
  • Deux ports optiques réservés pour une application en cascade. La longueur d'onde disponible peut être commandée.
  • Compatible avec le connecteur FC/SC/ST-PC
• SDI
  • Prend en charge les débits de 1485 Mb/s et 270 Mb/s, conformément aux normes SMPTE-292M et SMPTE-259M.
  • Compatible DVB-ASI à 270 Mbit/s
  • En option, il prend en charge le débit de 2970 Mbit/s, conformément à la norme SMPTE-424M 3G-SDI.
  • La sortie en boucle SDI et la double sortie SDI peuvent être sélectionnées respectivement aux terminaux d'émission et de réception.
  • Compatible avec les résolutions 1080p à 60, 50, 30, 29,97, 25, 24 et 23,98 Hz, 1080i à 60, 59,94 et 50 Hz, 720p à 60, 59,94, 50, 30, 29,97, 25, 24 et 23,98 Hz, ainsi que 625i et 525i.
  • Avec reclocker SDI intégré et égaliseur de câble
  • Dispositif intégré de protection contre les décharges électrostatiques et les surtensions pour prévenir les dommages causés par des chocs externes.
  • Prend en charge l'indication de l'état de verrouillage des entrées et sorties SDI
• DVB-ASI /SMPTE310
• Transmission de données série sur câble coaxial 75 ohms à des débits inférieurs ou égaux à 270 mégabits par seconde
• Transmission d'un flux de transport MPEG MPEG2-TS / H-264-TS
• Connecteur BNC 75 ohms
• Le format 188/204 octets pris en charge

• Ethernet Gigabit
  • Conforme à la norme IEEE 802.3, négociation automatique pour les débits de 10/100/1000 Mbit/s
  • Un connecteur RJ45 pour un port Ethernet Gigabit, compatible avec la fonction MDI/MDIX automatique
  • Indicateurs de l'état de LINK/ACT et du débit binaire
• Audio analogique ou AES/EBU (interface XLR)
  • Jusqu'à 8 interfaces XLR symétriques
  • Prend en charge la transmission transparente aux formats audio AES/EBU ou S/PDIF avec un débit binaire de 3,072 Mb/s
  • Prise en charge de l'indication d'état de verrouillage audio AES/EBU ou S/PDIF
• Service auxiliaire
  • L'interface du terminal Phoenix permet de regrouper les terminaux par cinq, et le type de service peut être configuré indépendamment pour chaque groupe.
  • Prend en charge l'audio, les interfaces RS232, RS422 et RS485, ainsi que la détection de la fermeture de contact.
• Offre une double redondance d'alimentation : AC220V/AC110V, DC-48V et DC+24V peuvent être sélectionnés

Référence : F- SUPERMUX -X , ( X = 1 à 8 - le nombre de signaux multiplexés, - le nombre de longueurs d'onde optiques CWDM  λ utilisées )
