F-RF-RX-MN-2
Description

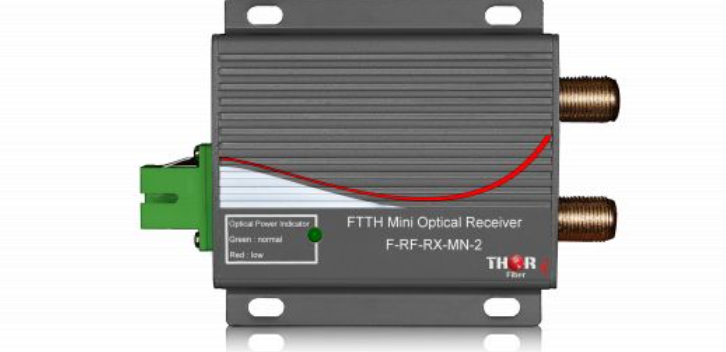

Le mini-récepteur optique FTTH Thor Fiber F-RF-RFMN-2 est spécialement conçu pour les réseaux FTTH. Ces récepteurs optiques fibre jusqu'au domicile (FTTH) ultra-compacts ont été conçus et fabriqués pour garantir la compatibilité avec tout type d'infrastructure de réseau FTTH. Leur boîtier compact et leur circuit interne mini-fin leur confèrent des performances élevées et un faible coût, ce qui les rend économiques pour tout projet. Grâce à leur format et leur puissance de sortie, ils peuvent être utilisés pour toutes les applications de fibre optique jusqu'au domicile (FTTH) sur les réseaux HFC. Ces unités offrent une large plage de réception de puissance optique, un niveau de sortie élevé et une faible consommation d'énergie. Elles constituent l'élément idéal pour tout réseau de fibre optique, assurant une transmission bidirectionnelle fiable de la fréquence vidéo numérique et des données sur le réseau HFC. Elles peuvent être utilisées pour la transmission de signaux RF CATV point à point ou point à multipoint.
Ce module est fourni en kit : il fait partie du kit émetteur/récepteur Thor Fiber Mini avec F-RF-TX-MN-2Mw
Caractéristiques
- Conçu pour les réseaux FTTH (Fibre jusqu'au domicile)
- Excellente linéarité et planéité
- Convertit un signal optique en signal électrique RF 45-1000 MHz
- Analogique NTSC/PAL, Numérique QAM, ATSC, DVB-T,
- Puissance de sortie RF de 20 dBmV à l'entrée optique : -0 dBm
- Double sortie coaxiale pour un déploiement facile sur plusieurs appareils
- Large gamme de puissance d'entrée optique
- Fibre monomode
- Technologie ultra silencieuse
- De taille réduite et facile à installer
- LED rouge indiquant l'alimentation
- LED de couleur pour l'indication de la puissance optique
- Filtre intégré
NOTE IMPORTANTE*** (il est très important d'interfacer notre unité avec un connecteur SC/APC - Angle Polished Connector pour éviter toute réflexion de lumière.
Si votre fibre est terminée par un connecteur plat SC, ST, FC/PC, vous devez utiliser un cordon optique de type PC vers SC/APC pour une conversion correcte.
Dessins
Vidéo
Sélection du modèle
Récepteur RF miniature F-RF-RFMN-2 avec double sortie coaxiale
Spécification
|
Paramètres techniques |
|
|
Longueur d'onde de la lumière |
1100 ~1600 nm |
|
Longueur d'onde de fonctionnement |
1550 nm ± 20 nm, intégré pour filtrer le signal à 1490 nm et conserver le signal à 1550 nm pour la photodiode |
|
Plage de puissance d'entrée optique |
0 dBm à ~-15 dBm (numérique) et 0 dBm à ~-10 dBm (analogique) |
|
Gamme de fréquences |
45 MHz - 1 GHz |
|
Niveau de sortie |
Plage de sortie : 65-75 dBμV (entrée optique : -6 dBm) Plage de sortie : 70-80 dBμV (entrée optique : -2 dBm) |
|
Platitude |
±1dB |
|
Pente |
5 dB ± 2 dB |
|
Perte de retour |
16 dB |
|
facteur de bruit |
47,5 dB |
|
CTB |
≥65 dB |
|
CSO |
≥65 dB |
|
MER |
38 |
|
Consommation d'énergie |
≥ 0,6 W |
|
Conditions d'essai |
60 canaux (PAL-D), Pin -6 dBm, 1 EDFA avec facteur de bruit de 5 dB, 25 km, OMI composite 18,5 % |
|
impédance de sortie |
75 Ω |
|
numéro de port de sortie |
1 |
|
connecteur RF |
F (femme) |
|
Responsabilité |
≥ 0,9 A/W à 1550 nm |
|
perte de retour optique |
≥ 55 dB |
|
Indicateur LED |
Voyant d'alarme : Vert allumé : puissance de réception dans la plage (environ -6 à 0 dBm) Rouge : signal faible (<-8 dBm) ou absent |
|
Voyant d'alimentation : Rouge = Sous tension |
|
|
Adaptateur secteur |
Tension d'entrée : 90-250 V CA à 50-60 Hz |
|
Incertitude de la tension de sortie ≤ 3 % sans charge |
|
|
Tension de sortie : Courant continu ≥ 90 % du courant nominal ; Tension continue nominale ±5 % ; ondulation (Vpp) ≤ 150 mV |
|
|
Équipements de protection contre les surtensions intégrés. |
|
|
Matériau du boîtier |
Métal inoxydable avec bride de fixation murale |
|
Environnement de travail |
Température de fonctionnement : -20 à +55 °C |
|
Dimensions (L)*(P)*(H) |
36*76,5*23 mm |
|
|
NOTE IMPORTANTE*** (il est très important d'interfacer notre unité avec un connecteur SC/APC - Angle Polished Connector pour éviter toute réflexion de lumière.
Si votre fibre est terminée par un connecteur plat SC, ST, FC/PC, vous devez utiliser un cordon optique de type PC vers SC/APC pour une conversion correcte.
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
Guide d'installation rapide :
L'ensemble mini émetteur et mini récepteur est prêt à l'emploi si la puissance d'entrée RF de l'émetteur et la puissance d'entrée optique du récepteur sont comprises dans la plage spécifiée.
Entrée RF de l'émetteur : 15-25 dBmV (75-85 dBuV) ; Entrée optique du récepteur : +2-6 dBm.
ÉMETTEUR :
1) Branchez l'alimentation à l'émetteur.
2) Connectez l'entrée RF CATV au connecteur du port F. Remarque : la puissance RF doit être comprise entre 15 et 25 dBmV (75 et 85 dBuV).
3) Connectez le câble à fibre optique à la sortie du mini-émetteur. Le connecteur doit impérativement être de type SC/APC ; n'utilisez jamais de connecteur SC/PC (connecteur plat bleu). Ne regardez jamais directement la sortie optique de l'appareil (risque de brûlure oculaire).
4) Pour les transmissions point à point sur de courtes distances, branchez l'atténuateur de fibre optique de 5 dB fourni. (Si l'émetteur est utilisé avec un répartiteur optique, l'atténuateur est inutile en raison des pertes d'insertion du répartiteur). Les pertes de la fibre sont d'environ 0,35 dB/km à une longueur d'onde de 1310 nm. Il y a également de légères pertes aux jonctions des panneaux de signalisation, généralement de 0,1 à 0,5 dB par jonction.
5) L'émetteur doit afficher « ON » sur l'écran LCD, ce qui signifie qu'il transmet et émet un signal optique.
RÉCEPTEUR:
1) Branchez l'alimentation au récepteur. Si le signal « Aucun signal lumineux » ou « Niveau trop faible » s'affiche, la LED sera rouge.
2) Branchez le câble RF CATV au connecteur du port F (sortie RF). La puissance de sortie sera d'environ 22 dBmV (82 dBuV).
3) Branchez le câble à fibre optique à l'entrée du mini-récepteur. Le connecteur doit être de type SC/APC. N'utilisez jamais de connecteur SC/PC (connecteur plat bleu). Ne regardez jamais directement le cavalier de fibre optique (risque de brûlure oculaire).
4) Le niveau optique du récepteur doit être d'environ +2 à -6 dBm.
5) La LED doit passer du ROUGE au VERT.
5a) La LED ROUGE indique l'absence de détection de la lumière de liaison.
5b) La lumière rouge peut également indiquer une saturation ou un NIVEAU TROP ÉLEVÉ. Pour le vérifier, branchez le cavalier optique : l'unité passera du ROUGE au VERT, puis de nouveau au ROUGE. Cela signifie que le niveau optique est supérieur à +2 dBm. Le récepteur fonctionnera correctement tant que ce niveau ne dépasse pas +5 dBm. S'il est supérieur à +5 dBm, veuillez ajouter l'atténuateur de 5 dB fourni.
