F-M2SDI-Émetteur/Récepteur
2 prolongateurs mini à fibre optique SDI ou HDSDI
Description
Description

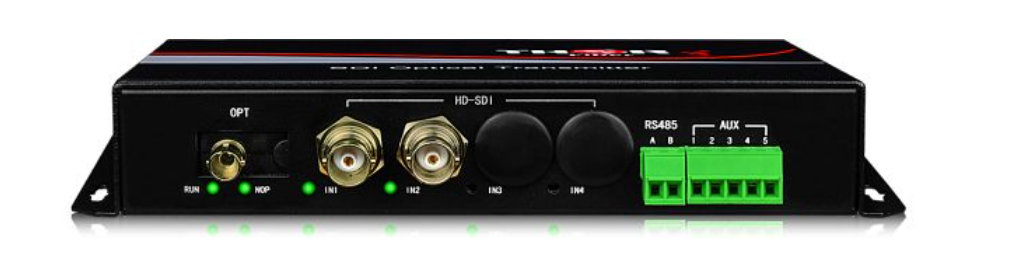

Extendeur fibre optique Mini HD-SDI 2 canaux
Transmettre des signaux vidéo numériques HD-SDI ou SD-SDI sur de longues distances via un câble à fibre optique monomode
Les kits d'extension fibre optique SDI compacts Thor sont conçus pour augmenter la portée des signaux vidéo numériques SD-SDI ou HD-SDI sur câble à fibre optique monomode ou multimode. Le signal SDI est généralement transmis par câble coaxial avec connecteurs BNC, mais la distance maximale est limitée à environ 100 mètres. À l'instar des produits Rattler, les extensions SDI Thor portent cette distance à plus de 130 kilomètres grâce à l'utilisation de lasers pour transmettre les données sur fibre optique.
Des kits émetteur-récepteur HD-SDI compacts sont disponibles avec de nombreuses options pour différentes distances de transmission par fibre optique et différents types de signaux audio. Des modèles sont proposés pour des portées de 10, 20, 40 ou 80 km. La plupart utilisent une combinaison d'optiques 1310 nm et 1550 nm pour la transmission directe et inverse. Contactez Thor pour découvrir toutes les options disponibles.
Les émetteurs et récepteurs SDI à fibre optique Thor F-M2SDI utilisent des connecteurs fibre ST ou FC à verrouillage et des câbles vidéo BNC afin d'éviter tout débranchement accidentel après l'installation. Des adaptateurs sont disponibles sur demande pour la plupart des types de câbles à fibre optique si un autre type de connecteur est requis. Des options sont disponibles pour la fibre monomode et multimode, ainsi qu'une gamme de puissances d'émission.
Caractéristiques
- Prend en charge 2 entrées vidéo numériques Full HD-SDI à 1,5 Gbit/s ou SDI inférieures
- Transporte les canaux audio intégrés 2.0 ainsi que les données auxiliaires SDI sur chaque SDI.
- Canal série RS-485 de retour pour la commande des équipements à l'extrémité Tx
- Les indicateurs d'alarme de liaison sur l'émetteur et le récepteur signalent un problème avec la fibre.
Dessins
Sélection du modèle
Le modèle de base F-2MSDI-TX/RX prend en charge la fibre monomode jusqu'à 20 km et dispose d'un connecteur ST/PC.
|
Sélection de modèles supplémentaires : |
F-2MSDI-TX/RX-XX-YY-ZZ-3G |
|---|---|
| XX = Connecteur optique : SC/PC, FC/PC (même prix) | |
| YY = Distance de fibre optique 40, 60, 80, 100, 120 km (ajouter $) | |
| ZZ = (MM) Multimode, (SM) Monomode (même prix) | |
|
Prise en charge 3G SDI jusqu'à 3 Gbit/s (en supplément) La version CWDM prend en charge la norme 3G SDI. |
Cartes supplémentaires disponibles :
(Audio analogique externe, Ethernet 10/100, Ethernet Gigabit, RS422, RS232) (ajouter $)
|
Cartes AUX supplémentaires disponibles : - (Audio analogique externe, Ethernet 10/100, Ethernet Gigabit, RS422, RS232) (en supplément)
Sélection des cartes AUX :
 |
 |
RS422 bidirectionnel à 1 canal
AUX205
 |
|
RS232 bidirectionnel à 2 canaux
AUX206
 |
 |
Audio bidirectionnel à 2 canaux
AUX207
|
|
Sortie audio unidirectionnelle à 2 canaux
AUX208
|
|
Entrée audio unidirectionnelle à 2 canaux
AUX211
|
|
Entrée audio unidirectionnelle à 4 canaux
AUX212
|
|
Sortie audio unidirectionnelle à 4 canaux
AUX201
|
|
Entrée de fermeture de contact à 2 canaux
AUX200
|
|
Sortie de fermeture de contact à 2 canaux
 |
Spécification
| *Toutes les spécifications peuvent être modifiées sans préavis | |||
|
HD-SDI, SD-SDI ou (DVB-ASI pris en charge uniquement sur les modèles F-2ASI-TX/RX CWDM) Signal numérique série 0 - 1,5 Gbit/s (3G SDI disponible) |
||
|
2 SDI 1 RS-485 1 Auxiliaire |
||
|
> 380 mVc-c | ||
|
75Ω | ||
|
BNC | ||
|
20 km (40, 60, 80, 100 km - selon le modèle) | ||
|
25×116×110 | ||
|
130-260 V CA à 50-60 Hz | ||
|
<10W | ||
|
0 à +70 degrés | ||
|
0 à 95% | ||
|
ST/PC (SC/PC ou FC/PC ou SC/APC disponibles sur demande) | ||
|
Multiplexage TDM | ||
|
Non condensant L'appareil prend en charge 2 canaux audio SDI intégrés ou 2 canaux audio analogiques si des cartes audio AUX sont utilis
