F-GET-TR-SFP
Description
Convertisseur de média fibre optique SFP 10/100/1000 Base-T Fast et Gigabit Ethernet
PN : F-GET-TR-SFP-A et F-GET-TR-SFP-B.
La flexibilité est assurée par l’emplacement SFP standard. Tout module SFP peut être utilisé selon les besoins du projet. Les modules monomodes 20, 40, 80 ou 120 km (ou 3 000 pieds) et multimodes 850 nm, 1 310 nm, 1 550 nm ou tout module SFP CWDM ou DWDM sont compatibles. Les convertisseurs de média SFP 10/100/1000 permettent une connexion transparente entre le cuivre 10/100/1000 et la fibre monomode ou multimode via SFP. Le port fibre optique enfichable offre une grande flexibilité de configuration réseau.
- Convertisseurs de média FlexibleFiber SFP 10/100/1000Base-T vers 1000Base-X ou 100Base-X
- Connectez des périphériques 10/100 à un réseau Fast Ethernet ou à un réseau dorsal 1000 Gigabit.
- Emplacement pour modules SFP fibre optique Gigabit ou Fast Ethernet standard
- S'adapte automatiquement à la vitesse des modules SFP fibre Gigabit et Fast Ethernet.
- Connexion à des liaisons cuivre de 10 Mbps, 100 Mbps ou 1000 Mbps
- Permet d'atteindre des vitesses Fast Ethernet et Gigabit grâce à différents modules SFP.
- Compatible avec tous les modules SFP simplex/duplex multimodes ou monomodes
L'émetteur-récepteur Ethernet Thor F-GET-TR-SFP avec SFP est conçu pour transporter un port Gigabit Ethernet via une liaison fibre optique entre deux sites. Les émetteurs-récepteurs fonctionnent par paires, un à chaque extrémité de la liaison. Tout câble réseau connecté au port RJ-45 d'un émetteur-récepteur est automatiquement acheminé vers le port RJ-45 correspondant du second. Ces appareils fonctionnent de manière transparente : ils ne sont pas adressables IP et le trafic réseau transitant par la liaison fibre optique reste inchangé. Cette fonctionnalité est particulièrement utile pour connecter des commutateurs ou d'autres périphériques réseau dans des bâtiments distincts ou pour étendre un réseau IP sur de longues distances.

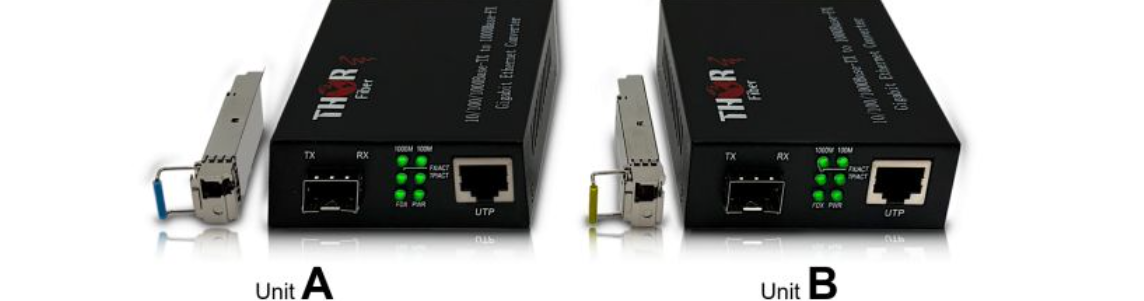

Par défaut, le modèle F-GET-TR-SFP-A est équipé d'un module SFP WDM simplex monofibre de 20 km fonctionnant à 1310 nm, tandis que le modèle F-GET-TR-SFP-B est équipé d'un module SFP WDM simplex monofibre de 20 km fonctionnant à 1550 nm. Pour établir une liaison fibre optique, les deux modules A et B sont nécessaires, permettant une distance de transmission jusqu'à 20 km sur une seule fibre.
De plus, grâce à son emplacement SFP libre, l'émetteur-récepteur F-GET-TR-SFP offre aux clients la possibilité de remplacer les modules SFP préinstallés par des modules SFP duplex ou tout autre module SFP CWDM. Cette conception modulaire facilite la personnalisation et assure la compatibilité avec diverses configurations de réseaux fibre optique.
Veuillez consulter les autres références pour les différentes configurations prenant en charge les modes 40, 80 et 120 km, monomode et multimode.
Ces unités sont équipées de voyants de diagnostic faciles à lire qui assurent une surveillance continue de l'état de la liaison et du débit du réseau. Pour plus d'informations ou pour toute demande concernant des configurations spécifiques, veuillez contacter un représentant commercial.
Caractéristiques
• Émetteur-récepteur Ethernet Gigabit Full Duplex 1000 Mbps sur fibre optique
• 1 port fibre LAN 1000BASE-FX (optique multimode ou monomode)
• 1 port fibre WAN 1000BASE-FX (optique monomode 1310, 1550, CWDM, DWDM)
• Portée de transmission de 110 km •
Transmission sur 1 ou 2 fibres optiques
• Transmission duplex à pleine vitesse de 2000 Mbps pour des performances réseau optimales
• Convertisseur de mode Ethernet Gigabit ou répéteur monomode Plug-and-Play
• Conforme à la norme IEEE 802.3z
• Performances du commutateur garanties et compatibilité matérielle avec d'autres commutateurs, concentrateurs et adaptateurs
Dessins
Sélection du modèle
| Numéro de modèle | Description |
|
Convertisseur de média Ethernet rapide 10/100/1000 Gigabit, fibre multimode duplex, émetteur-récepteur optique SFP, portée de 2 km |
|
Convertisseur de média Ethernet rapide 10/100/1000 Gigabit, fibre monomode SFP, émetteur-récepteur optique Simlex, portée 20 km F-GET-TR-SFP-A et F-GET-TR-SFP-B |
|
Convertisseur de média Ethernet rapide 10/100/1000 Gigabit, fibre monomode SFP, émetteur-récepteur optique Simlex, portée 40 km F-GET-TR-SFP-40-A et F-GET-TR-SFP-40-B |
|
Convertisseur de média Ethernet rapide 10/100/1000 Gigabit, fibre monomode SFP, émetteur-récepteur optique Simlex, portée 80 km F-GET-TR-SFP-80-A et F-GET-TR-SFP-80-B |
|
Convertisseur de média Ethernet rapide 10/100/1000 Gigabit, fibre monomode, émetteur-récepteur optique SFP Simlex, portée de 120 km F-GET-TR-SFP-120-A et F-GET-TR-SFP-120-B |
|
Convertisseur de média Ethernet rapide et Gigabit 10/100/1000, fibre monomode, émetteur-récepteur optique SFP CWDM |
|
Convertisseur de média Ethernet rapide et Gigabit 10/100/1000, fibre monomode DWDM, émetteur-récepteur optique SFP |
|
Châssis 14 emplacements disponible PN : F-Chassis -14 |
 |
Accessoires et mises à niveau
Spécification
| *Toutes les spécifications peuvent être modifiées sans préavis | |||
|
IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3ab 1000BASE-T IEEE 802.3z 1000BASE-SX IEEE 802.3z 1000BASE-LX |
||
|
Duplex intégral |
||
|
Mode multi-usage Mode unique |
||
|
Simplex - LC/PC RJ-45 Femelle |
||
|
1 po [26 mm] X 3,7 po [95 mm] X 2,8 po [70 mm] | ||
|
Température de fonctionnement : 0 °C à 50 °C ; |
||
|
Tension : 110/240 V ; alimentation interne à détection automatique | ||
|
Homologation FCC Partie 15 Classe A, CE, UL, CUL, TÜV | ||
|
Câble à fibre optique multimode ou monomode de 62,5/125 microns | ||
|
1 – Puissance 1 – Liaison/Acte du port fibre optique 1 – Liaison/Acte du port cuivre 1 – 1000 Mbps |
||
