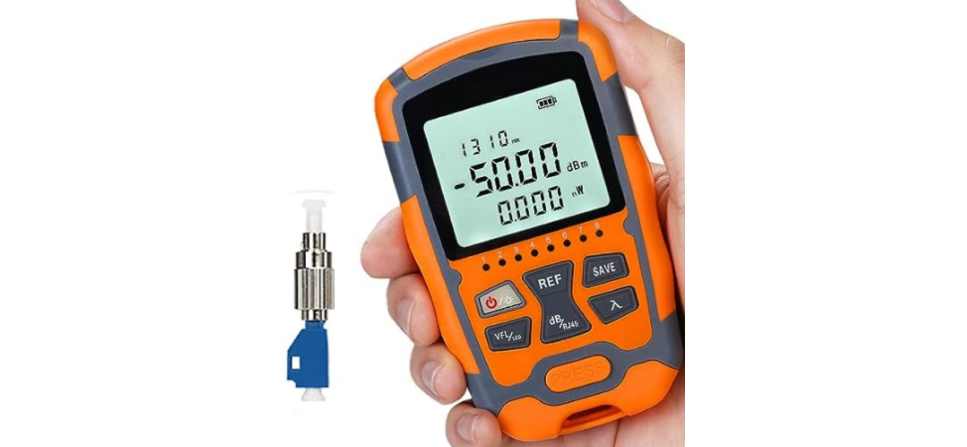

F-FOM
Description
C'est un outil extrêmement utile qui permet de gagner beaucoup de temps lors de toutes les applications et installations de fibre optique.
Cet appareil peut mesurer la puissance optique à n'importe quel point de jonction.
Chaque émetteur à fibre optique émet un signal optique à une puissance spécifiée.
Cette puissance peut être mesurée directement à la sortie de l'émetteur à l'aide d'un court câble à fibre optique. Une fois toutes les fibres connectées à leur extrémité, la mesure peut être effectuée à cette extrémité.
De cette manière, la différence entre la puissance d'émission et la puissance de réception peut être déterminée.
Le câble à fibre optique présente une perte d'insertion de 0,35 dB à 1310 nm et de 0,25 dB à 1550 nm. Une perte de puissance optique peut également survenir au niveau des connexions (environ 0,1 dB). Des pertes peuvent aussi être dues à des connecteurs sales, à des courbures de la fibre ou à l'utilisation d'un coupleur optique.
En mesurant le niveau optique au niveau du récepteur, nous pouvons déterminer deux choses :
- Nous pouvons affirmer qu'il n'y a aucun problème avec la fibre elle-même et que les pertes sont conformes aux prévisions et aux calculs.
- Nous pouvons vérifier si la puissance au niveau du récepteur ne dépasse pas la SENSIBILITÉ DU RÉCEPTEUR OPTIQUE.
Voici une étude de cas :
Supposons que la puissance de sortie TX soit de -2 dBm.
L'émetteur fonctionne à 1310 nm.
La distance de la fibre optique est de 15 km (perte d'insertion prévue = 5,25 dB).
La mesure au niveau du récepteur devrait être de -2 - 5,25 = -7,25 dBm.
Si la perte est supérieure à -7,25 ±2 db, cela signifie qu'il pourrait y avoir un problème de perte optique.
Si la sensibilité du récepteur du RECEIVER est supérieure à -7,25 dBm, la liaison fonctionnera sans aucun problème.
Caractéristiques
Fonction : peut mesurer 8 longueurs d'onde standard 850/980/1300/1310/1490/1550/1625/1650 nm, plage de test : -70 dBm ~+6 dBm~+6 dBm.
Prise en charge de l'éclairage, de l'arrêt automatique, de la sélection du rétroéclairage, de la fonction de mémorisation de la longueur d'onde et du calibrage utilisateur.
Prise en charge de l'interface universelle FC/SC/ST, prise en charge des tests RJ45 et prise en charge de l'affichage simultané des mW linéaires et de l'indice non linéaire dBm.
Ce wattmètre léger offre une grande précision de mesure, une finition soignée et une facilité de transport. Manuel d'utilisation inclus.
Service client convivial à vie
Sélection du modèle
F-FOM
Spécification
Longueur d'onde d'étalonnage : 800 à 1700 nm ;
Connecteur optique : interface universelle FC/SC/ST
; Type de détecteur : InGaAs ;
Plage de mesure : -70 à 10 dBm
; Précision : ±0,05 dB ;
Longueurs d'onde standard : 850, 980, 1300, 1310, 1490, 1550, 1625, 1650 nm ;
Résolution d'affichage : mW : 0,1 %, dBm : 0,01 dBm ;
Température de fonctionnement : -10 à +60 °C ;
Température de stockage : -30 à +70 °C ;
Arrêt automatique : 10 min ; Autonomie
de la batterie : ≥ 72 h ;
Dimensions (mm) : 11,2 × 6,6 × 3 cm ;
Poids : 140 g ;
Contenu de l'emballage :
1 × wattmètre à fibre optique,
1 × module de test RJ45,
1 × manuel d'utilisation
(batterie non incluse).
