F-EDFA-22

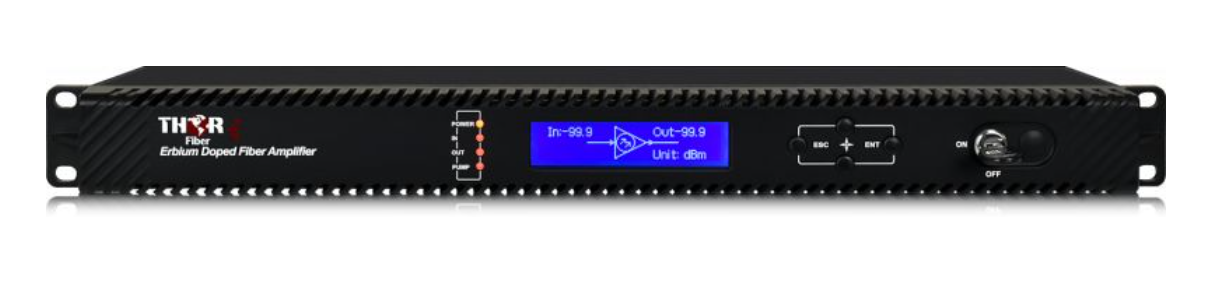

Amplificateur à fibre dopée à l'erbium F-EDFA-22 : puissance de sortie +22 dBm

Les amplificateurs optiques de la série F-EDFA sont des amplificateurs à usage général destinés aux canaux des bandes spectrales DWDM (1540-1565 nm). Ils sont conçus pour amplifier jusqu'à 8 canaux optiques DWDM multiplexés. Tout signal optique dans la bande 1550 nm est amplifié à sa puissance de sortie nominale, indépendamment du protocole ou du débit de données. Compatibles avec les signaux numériques haut débit et les signaux optiques RF analogiques haut débit, les systèmes EDFA amplifient les canaux optiques sans traitement ni retransmission du signal, garantissant ainsi une latence quasi nulle. Ils sont particulièrement adaptés au transport de fibres optiques sur de très longues distances ou à l'alimentation d'un répartiteur PLC à fibre optique pour la distribution multipoint de signaux. L'amplificateur booster F-EDFA offre un faible facteur de bruit (NF) et une puissance de sortie saturée élevée. Cette gamme de produits intègre une optique conforme aux normes industrielles, un laser de pompe de haute qualité et une fibre optique dopée à l'erbium OFS fabriquée aux États-Unis. La conception de l'appareil, optimisée pour la dissipation thermique et la ventilation, assure une longue durée de vie. Un écran LCD en façade affiche les niveaux de puissance et intègre une alarme de détection de signal, coupant automatiquement le laser de pompe en l'absence de signal d'entrée. La gamme F-EDFA intègre également les interfaces RS-232 et SNMP via RJ45 pour la gestion à distance. Grâce à ses nombreuses fonctionnalités, les amplificateurs de la série F-EDFA offrent une fiabilité et des performances élevées pour tout projet d'intégration système nécessitant une amplification optique.

Principales applications

 : • Distribution optique CATV
 • Systèmes Fibre jusqu'au domicile (FTTH)
 • Distribution point à multipoint
 • Transport longue distance
 • Amplification optique intermédiaire
 • Applications de laboratoire et de recherche

 • Puissance de sortie optique de 22 dBm pour tous les canaux DWDM de -10 à +10 dBm
 • Compatible avec les signaux optiques de longueur d'onde comprise entre 1540 et 1563 nm
 • Niveau de puissance de sortie constant, indépendant de la puissance optique d'entrée
 • Fonctionne avec tout signal optique de la bande 1550 nm, quel que soit le protocole
 • Utilisable pour les systèmes de transport RF sur fibre et numériques
 • Système SNMP de base pour la surveillance et interface RS-232 pour le contrôle
 • Interface conviviale en façade pour la configuration et la surveillance des alarmes

NOTE IMPORTANTE*** (il est très important d'interfacer notre unité avec un connecteur SC/APC - Angle Polished Connector pour éviter toute réflexion de lumière.

Si votre fibre est terminée par un connecteur plat SC, ST, FC/PC, vous devez utiliser un cordon optique de type PC vers SC/APC pour une conversion correcte.
