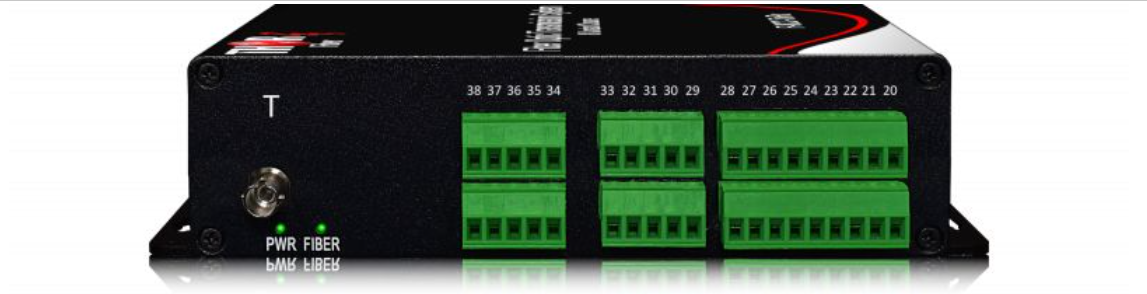

F-8CC-TxRx
Description
Convertisseurs de fibre optique à fermeture de contact Thor - Kits émetteur et récepteur permettant d'envoyer des signaux électriques via un câble à fibre optique.
Cela fonctionne exactement comme un relais : un interrupteur marche/arrêt électrique qui peut être commandé de l’émetteur au récepteur ou dans les deux sens. Par exemple, si l’on ferme ou court-circuite deux broches côté TX, cela les fermera côté récepteur, permettant ainsi au courant de circuler. Vous pouvez donc allumer ou éteindre n’importe quel appareil à distance via la fibre optique.
L'unité de base fonctionne sur 20 km de fibre monomode ou 3000 pieds de fibre multimode - connecteurs fibre ST/PC
Ils sont généralement utilisés dans les systèmes de contrôle d'accès, de déclenchement d'alarmes, de gestion technique du bâtiment, de contrôle environnemental, de détection incendie, de transmission de signaux PIR, de signalisation routière, etc. Ils sont disponibles pour une installation autonome ou en rack. Le connecteur ST/PC est standard ; veuillez contacter votre représentant pour toute information concernant les connecteurs optiques SC ou FC. Nous fournissons également des câbles de conversion optique.
La conception Plug and Play garantit une installation et un fonctionnement sans réglage, et aucun ajustement optique n'est nécessaire. Des indicateurs LED permettent de contrôler instantanément l'état de fonctionnement du système.
Caractéristiques
L'unité de base fonctionne sur 20 km de fibre monomode ou 914 m de fibre multimode (connecteur fibre ST/PC).
• Connexion point à point ou en guirlande
• Fermeture par contact sec sur une fibre
• Interrupteur marche/arrêt normalement ouvert sur fibre
• Fibre multimode prise en charge pour des distances allant jusqu'à 3000 pieds
• Prise en charge de la fibre monomode pour des distances allant jusqu'à 20 km selon le modèle ; d'autres distances sont disponibles pour les liaisons longue distance (selon le modèle).
• L'état des LED fournit une indication en temps réel des paramètres de fonctionnement.
• Absence d'interférences électromagnétiques (EMI) et radioélectriques (RFI), et absence de boucles de masse
• Autonome ou (montage en rack - selon le modèle)
Dessins
Sélection du modèle
L'unité de base fonctionne sur une distance de 20 km en fibre monomode ou de 914 m (3 000 pieds) en fibre multimode - connecteur fibre ST/PC
Kit émetteur/récepteur à 2 contacts sur fibre optique F-2CC-TX/RX 20 km
Kit émetteur/récepteur à 4 contacts sur fibre optique F-4CC-TX/RX 20 km
Kit émetteur/récepteur à 8 contacts sur fibre optique F-8CC-TX/RX 20 km
Kit émetteur/récepteur F-16CC-TX/RX 16 contacts secs ou TTL sur fibre optique 20 km
Kit émetteur/récepteur à 2 contacts sur fibre optique F-2CC-B-TX/RX 20 km
Kit émetteur/récepteur à 4 contacts sur fibre optique F-4CC-B-TX/RX 20 km
Kit émetteur/récepteur à 8 contacts sur fibre optique F-8CC-B-TX/RX 20 km
Autres configurations :
F-XXCC-TX/RX-YY
XX - Nombre de canaux de fermeture de contact : 2, 4, 8, 16, 32
YY - Distance en km 40, 80, 100,
Spécification
|
Électricité et mécanique |
||||||
|
Évaluation du contact : tension de commutation maximale du relais de sortie Le courant de commutation maximal du relais de sortie Durabilité mécanique du relais de sortie La puissance de sortie maximale du relais Alimentation électrique requise : |
1 A 120 V CA, 1 A 220 V CA/30 V CC, 3 A 120 V CA, 2 A 120 V CA, 5 A 120 V CA 240 V CA / 30 V CC 5A 100 000 000 fois 30W 5 V CC à 2 A |
|||||
|
Adaptateur secteur : |
CA 90V~240V |
|||||
|
Consommation électrique : |
< 3W |
|||||
|
Dimensions autonomes : |
104 mm × 104 mm × 28 mm ( 1, 2, 4 canaux ) (1Bi, 2Bi canaux) 114 mm × 116 mm × 28 mm (8 et 16 canaux) 114 mm x 167 mm x 28 mm (canal 4Bi, 8Bi) 445 mm x 220 mm x 44,5 mm (32, 16 canaux bidirectionnels) 445 x 220 mm x 89 mm (64, 32 canaux bidirectionnels) 445 mm x 220 mm x 178 mm (64 canaux bidirectionnels) |
|||||
|
Poids à l'expédition : |
(émetteur et récepteur inclus) 0,8 kg ou 1,5 kg |
|||||
|
Environnement |
||||||
|
Température de fonctionnement : |
-20°C ~ +75°C |
|||||
|
Température de stockage : |
-20°C ~ +75°C |
|||||
|
Température de stockage : |
-40 °C à +85 °C |
|||||
|
Humidité relative : |
0 % ~ 95 % (sans condensation) |
|||||
|
MTBF : |
>100 000 heures |
|||||
Remarques :
- Les données du bilan de puissance optique correspondent à Multi-mode (62,5/125 μm), Mono-mode (9/125 μm).
- Lors de l'utilisation d'une fibre multimode 50/125 μm, soustrayez 3 dB du bilan de puissance optique.
- La distance de transmission optique est limitée par les pertes optiques de la fibre et par toute perte supplémentaire introduite par les connecteurs, les épissures et les panneaux de brassage.
- La distance de transmission maximale est également limitée par la bande passante de la fibre.
- L'adaptateur secteur est fabriqué par un tiers et est fourni avec des câbles de sortie à bornes à vis. Adaptateur secteur inclus (pour une utilisation autonome) : prise secteur américaine, européenne, britannique ou australienne.
- N'hésitez pas à consulter Thor Fiber pour toute exigence particulière et personnalisation.
- En raison des améliorations continues apportées aux systèmes de transmission par fibre optique et aux produits de vidéo sur fibre, les spécifications de ces derniers sont susceptibles d'être modifiées sans préavis.
