F-8A-XLR-TxRx

Audio XLR sur fibre optique 8 XLR
Description
Description du modèle 8 XLR
Audio XLR symétrique 8 canaux sur fibre monomode ou multimode

Description

Les unités audio sur fibre optique Thor Fiber XLR permettent de transmettre un signal audio symétrique sur fibre optique sur des distances bien supérieures à celles des liaisons cuivre traditionnelles. Notre kit d'interface audio avec XLR comprend un émetteur et un récepteur. Il est possible d'utiliser 2, 4, 8, 16 ou 32 entrées/sorties XLR sur un seul émetteur, le signal étant transmis par fibre optique au récepteur, qui dispose également d'un nombre équivalent de sorties XLR. La fibre optique permet une transmission du signal sur de longues distances sans perte de qualité. Le kit offre un son symétrique de qualité broadcast, encodé numériquement 16 bits, sur une seule fibre optique multimode ou monomode. Les répartiteurs audio Thor XLR sont généralement utilisés dans les applications de location, de sonorisation, de concerts, de théâtre, d'églises, de stades, de parcs d'attractions, de diffusion/studio, d'interphonie, de vidéosurveillance et dans les applications audiovisuelles professionnelles. Parmi les appareils couramment utilisés avec l'émetteur et le récepteur XLR, on trouve les consoles de mixage audio XLR, les enregistreurs audio numériques avec entrées/sorties XLR et les répartiteurs de signal audio XLR. Ils sont disponibles pour une installation autonome ou en rack. Nos connecteurs fibre standard sont de type ST/PC. Les unités de base prennent en charge jusqu'à 20 km de fibre monomode / 3000 m/s de fibre multimode ; d'autres modes sont disponibles : 40 km, 80 km et 120 km.

Caractéristiques

  • Entrée/sortie audio XLR symétrique à 3 broches
  • Unidirectionnel à 2, 4, 8, 16 ou 32 canaux
  • La transmission bidirectionnelle sur fibre unique est disponible sur les modèles à 2 et 4 canaux.
  • Entrée d'alimentation 12 V CC
  • Fibre monomode jusqu'à 20 km, fibre multimode jusqu'à 3000 pieds
  • Modèles disponibles : 40, 80 et 120 km/h
  • Unités faciles à utiliser, prêtes à l'emploi

Vidéo

Vidéo produit

Transmission audio par fibre optique - Émetteur-récepteur audio analogique symétrique 4 XLR sur mode unique ou multimode
Présentation, déballage et installation des extendeurs audio analogiques XLR 4 canaux sur fibre optique Thor Broadcast F-4XLR-TX/RX : https://thorbroadcast.com/product/xlr-audio-over-fiber-1.html/87. Les unités audio XLR sur fibre optique Thor permettent de transmettre un signal audio symétrique sur une distance bien plus longue que le cuivre traditionnel. Notre kit d'interface audio avec XLR comprend un émetteur et un récepteur. Il est disponible avec 2, 4, 8 ou 16 entrées/sorties XLR. Un seul émetteur peut être configuré pour transmettre le signal via la fibre optique vers le récepteur, qui dispose également d'un nombre équivalent de sorties XLR. La fibre optique permet de transmettre le signal sur de longues distances sans perte de qualité. Le kit offre un son symétrique de qualité broadcast, encodé numériquement 16 bits, sur une fibre optique multimode ou monomode. Les répartiteurs audio XLR Thor sont généralement utilisés dans les applications de location, de sonorisation, de concerts, de théâtre, d'églises, de stades, de parcs d'attractions, de diffusion/studio, d'interphonie, de vidéosurveillance et d'applications audiovisuelles professionnelles. Ils sont disponibles pour une installation autonome ou en rack. Nos connecteurs fibre standard sont de type ST/PC, mais il est également possible de commander des modèles SC/PC ou FC/PC. Les unités de base prennent en charge jusqu'à 20 km de fibre monomode / 3 000 Mbps en fibre multimode ; d'autres modes sont disponibles : 40 km, 80 km et 120 km.
Vidéo produit

Libérez le son : l’audio symétrique XLR 16 canaux sur fibre optique expliqué !
Aujourd'hui, nous allons parler du Thor Fiber, un système audio unidirectionnel 16 canaux sur fibre optique (https://thorbroadcast.com/product/xlr-audio-over-fiber-1.html/110). Bienvenue dans notre analyse technique approfondie ! Nous allons explorer les incroyables capacités du Thor Fiber, un système audio symétrique XLR 16 canaux sur fibre optique, et plus précisément le modèle F-16A-XLR-TX/RX. Cet appareil révolutionne le secteur audio, des producteurs d'événements en direct aux diffuseurs. Doté de 16 entrées XLR 3 broches symétriques, il prend en charge les connexions fibre monomode jusqu'à une distance impressionnante de 20 kilomètres. De plus, son format rack 148 cm (19 pouces) le rend idéal pour toute configuration professionnelle. L'installation est d'une simplicité remarquable : branchez l'alimentation, connectez la fibre, branchez vos sources audio XLR et allumez l'appareil. C'est aussi simple que ça ! Dans notre environnement de test, nous générerons un signal sinusoïdal de 100 Hz et le transmettrons sur 35,4 kilomètres de fibre monomode. La chaîne de signal est simple : le signal partira du générateur, passera par l’émetteur, puis par la fibre, jusqu’au récepteur et enfin à l’oscilloscope. Lors de nos ajustements, vous verrez l’oscilloscope réagir en temps réel, démontrant ainsi la fiabilité et la clarté de cette méthode de transmission audio. Imaginez les applications ! Que vous animiez un événement en direct, diffusiez depuis un studio ou vous produisiez dans un théâtre, cet appareil garantit un son impeccable, quelle que soit la distance. Il est idéal pour les studios d’enregistrement, les salles de conférence et même les stades, permettant une transmission sonore claire et sans interruption. Pour en savoir plus sur le F-16A-XLR-TX/RX et le voir en action, rendez-vous sur notre site web ThorBroadcast.com. Vous le trouverez dans la section Audio Vidéo Analogique, prêt à révolutionner votre production audio ! Restez à l'écoute pour plus d'informations techniques et plongeons dans l'univers de l'audio sur fibre optique ! Voici quelques applications possibles d'un boîtier audio sur fibre optique symétrique XLR 16 canaux : Production d'événements en direct : Idéal pour les concerts, festivals et événements, il permet la transmission de plusieurs sources audio sur de longues distances sans dégradation du signal. Diffusion : Parfait pour les stations de télévision et de radio où un son de haute qualité est essentiel, il permet une intégration fluide de plusieurs flux audio. Productions théâtrales : Utile pour les représentations scéniques, il permet de connecter microphones et instruments à un système audio centralisé, garantissant un son clair pour le public. Studios d'enregistrement : Il facilite les configurations d'enregistrement multipistes, permettant la connexion de divers instruments et chanteurs sans interférence. Cars de diffusion : Indispensable pour les unités de production mobiles, il permet la transmission audio de diverses sources directement vers le système de diffusion. Salles de conférence et de réunion : Il fournit un son de haute qualité pour les tables rondes et les présentations, assurant une communication claire sur de longues distances. Événements d'entreprise : Utile pour la transmission audio de plusieurs intervenants et microphones.Amélioration de la qualité sonore dans les grands espaces. Lieux de culte : Idéal pour connecter plusieurs microphones et instruments dans les églises ou les auditoriums, assurant une diffusion audio claire pour les sermons et les spectacles. Établissements d'enseignement : Peut être utilisé dans les amphithéâtres ou les auditoriums pour connecter les systèmes audio et optimiser la distribution du son pendant les cours ou les événements. Installations sportives : Améliore la qualité sonore des commentaires et des annonces dans les stades et les arènes, garantissant une diffusion audio claire aux supporters. Visitez https://thorbroadcast.com/ pour plus d'informations.
Vidéo produit

Transmission audio symétrique longue distance Thor Fiber XLR sur fibre optique - Transmission audio symétrique longue distance
Les unités Thor Fiber XLR Audio Over Fiber permettent de transmettre des signaux audio symétriques de haute qualité via la fibre optique, autorisant une transmission longue distance bien au-delà des limites des câbles en cuivre traditionnels. Notre **Kit d'interface audio avec XLR** comprend un émetteur et un récepteur, avec des options de 2, 4, 8, 16 ou 32 entrées/sorties XLR sur un seul émetteur. Ces signaux sont transmis par fibre optique au récepteur, qui fournit un nombre équivalent de sorties XLR. Grâce à la puissance de la fibre optique, le signal audio conserve son intégrité sur de longues distances, offrant un **audio de qualité broadcast encodé numériquement 16 bits**. Idéaux pour la **location, la scène, les concerts, le théâtre, les églises, les stades, la diffusion/le studio, la vidéosurveillance et les applications audiovisuelles professionnelles**, ces kits sont parfaits pour les environnements où une transmission audio fiable et longue portée est essentielle. Caractéristiques principales : - **Transmission audio symétrique** sur une fibre optique multimode ou monomode. - **Nombreuses options d'entrées/sorties XLR** (2, 4, 8, 16, 32). - **Disponible pour une installation autonome ou en rack.** - **Connexions fibre optique** : connecteurs ST/PC standard, SC/PC ou FC/PC en option. - **Portée** : jusqu'à 20 km (monomode) ou 3 000 m (multimode), avec des versions étendues disponibles (40 km, 80 km, 120 km). Appareils couramment utilisés avec l'émetteur-récepteur audio XLR Thor : - Tables de mixage audio XLR - Enregistreurs audio numériques (avec entrées/sorties XLR) - Répartiteurs de signaux audio avec XLR. Idéal pour les **concerts**, les **studios de diffusion**, les **stades** et bien plus encore ! https://thorbroadcast.com/product/xlr-audio-over-fiber-1.html



Sélection du modèle

 Modèles unidirectionnels :

F-2A-XLR-TX/RX - Kit émetteur/récepteur audio symétrique XLR sur fibre optique jusqu'à 20 km monomode / 3000 pieds multimode - Autonome (portable)

F-4A-XLR-TX/RX - Kit émetteur/récepteur audio symétrique 4 XLR sur fibre optique jusqu'à 20 km monomode / 3000 pieds multimode - Autonome (portable)

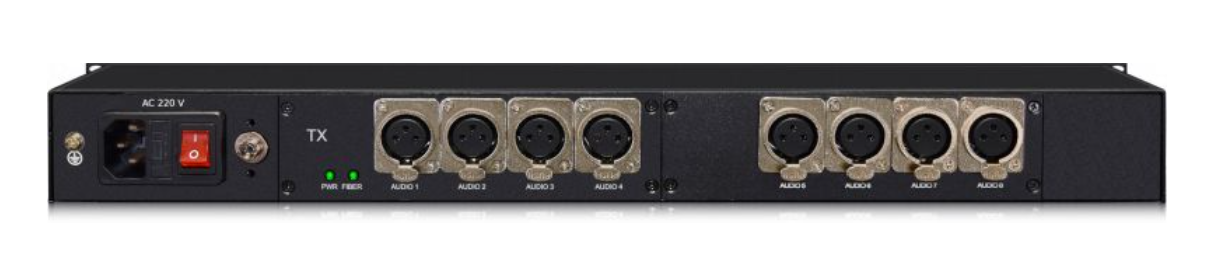

F-8A-XLR-TX/RX-RM - Kit émetteur/récepteur audio symétrique 8 XLR sur fibre optique, portée jusqu'à 20 km en monomode / 914 m en multimode, montage en rack 19 pouces.

F-16A-XLR-TX/RX-RM - Kit émetteur/récepteur audio symétrique 16 XLR sur fibre optique, portée jusqu'à 20 km monomode / 914 m multimode (sur commande spéciale), montage en rack 19 pouces.

F-32A-XLR-TX/RX-RM - Kit émetteur/récepteur audio symétrique 32 XLR sur fibre optique, portée jusqu'à 20 km monomode / 914 m multimode (sur commande spéciale), montage en rack 19 pouces.

 Modèles bidirectionnels :

F-2A-XLR-B-TX/RX - Kit émetteur/récepteur audio bidirectionnel XLR symétrique sur fibre optique (2 unités), autonome (portable), portée jusqu'à 20 km en fibre monomode / 914 m en fibre multimode.

Kit émetteur-récepteur audio symétrique bidirectionnel XLR F-2A-XLR-B-TX/RX-RM (  2 unités) sur fibre optique, portée jusqu'à 20 km en monomode / 914 m en multimode, format rack 19 pouces.

F-4A-XLR-B-TX/RX-RM - Kit émetteur/récepteur audio symétrique bidirectionnel XLR sur fibre optique (4 émetteurs-récepteurs), portée jusqu'à 20 km en monomode / 914 m en multimode, format rack 19 pouces.

PN : F-4A-XLR-TX/RX-XX (XX = 40, 60, 80, 120) Modèles 40 km, 60 km, 80 km et 120 km disponibles pour tous les produits XLR Audio (sur commande spéciale)

Accessoires et mises à niveau



Spécification

Optique
Longueur d'onde    1310 nm ou 1310/1550 pour les modèles bidirectionnels
Puissance de sortie -8 dBm (+-2 dB)
fibre optique multimode 50/125u, multimode 62,5/125u, mode unique 9/125u
Sensibilité au traitement -25 dBm
connecteur optique ST/PC
Distance 20 km en mode unique et 0 à 2 km (MM), 40, 80 et 120 km - spécifique au modèle
Audio équilibré
Nombre de canaux Entrée 2-32 sur l'émetteur, sortie 2-32 sur le récepteur
Connecteur d'entrée XLR (femelle)
Connecteur de sortie XLR (mâle)
Impédance d'entrée/sortie 600 Ohm
Capacité d'entrée des entrées LINE  10 pF
Tension d'entrée/sortie maximale 4,0 Vc-c (6 dB)
Réponse en fréquence 10 Hz - 20 kHz à ±3 dB
Taux d'échantillonnage de 48 kHz

SNR

bande passante dynamique

Distorsion harmonique totale (THD)

> 80 dB

101 dB

-90 dB
Électricité et mécanique

Alimentation électrique requise :

5 V CC à 2 A

Adaptateur secteur :

CA 90V~240V

Consommation électrique :

< 5W

Dimensions autonomes :

Montage en rack 19 pouces

168 mm × 154 mm × 45 mm ( L : 6 3/4" P : 4 1/2" H : 1 3/4" pour les trous de fixation )

19 po x 9 po x 1,75 po (RM)

Poids à l'expédition :

 Modèles autonomes (émetteur et récepteur) : 2,3 kg

  - Format rackable 19 pouces - 5,4 kg
