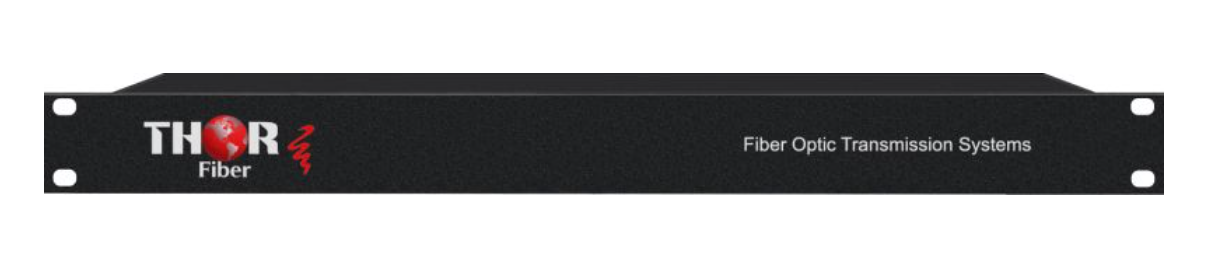

F-4V8A-TxRx-RM
Description
4 flux vidéo et 8 flux audio par fibre optique
Kit Thor Fiber pour la transmission de 4 canaux vidéo en bande de base et 8 canaux audio sur une seule fibre optique. L'émetteur vidéo et audio à fibre optique numérise le signal vidéo et audio et le convertit en un format numérique non compressé. Il envoie des signaux lumineux modulés au récepteur à fibre optique, où ils sont reconvertis en signal vidéo et audio analogiques. Nos convertisseurs vidéo sur fibre sont idéaux pour le multiplexage jusqu'à 32 canaux vidéo composites et 64 canaux audio sur une seule fibre. Nous proposons également des unités pour le transport bidirectionnel de signaux sur une seule fibre. Le F-4V8A est un multiplexeur vidéo sur fibre qui transporte quatre canaux vidéo composites et huit canaux audio sur une seule fibre. Notre unité utilise des techniques de transmission numérique 10 bits de haute qualité, éliminant ainsi les parasites et le flou du signal. Nos unités sont conçues pour fonctionner avec des fibres optiques monomodes ou multimodes standard, avec des distances de transmission allant jusqu'à 120 km en fibre monomode (20 km en fibre monomode).
Veuillez appeler pour les distances plus longues, jusqu'à 120 km.
Caractéristiques
• Transmission vidéo en bande de base à 4 canaux
• 8 canaux audio
• Transmission vidéo sur fibre optique pour des distances allant jusqu'à 120 km (standard 20 km)
• Échantillonnage vidéo numérique 10 bits de haute qualité
• 67 dB SNR
• Transmission bidirectionnelle disponible
• CWDM 1470 nm, 1490 nm, 1510 nm, 1530 nm, 1550 nm, 1570 nm, 1590 nm, 1610 nm (en option)
• DWDM (optionnel)
Dessins
Sélection du modèle
| Numéro de modèle | Description |
|
Émetteur fibre multimode 4 canaux (bande de base, composite) vidéo et 8 canaux audio, portée de 2 km. |
|
Récepteur fibre multimode 4 canaux bande de base (composite) vidéo 8 canaux audio pour une portée de 2 km |
|
Émetteur fibre monomode 4 pistes vidéo composites et 8 pistes audio pour une portée de 40 km |
|
Récepteur fibre monomode 4 bandes de base vidéo 8 bandes audio pour une portée de 40 km |
|
Émetteur fibre monomode 4 bandes de base vidéo et 8 bandes de base audio pour une portée de 80 km |
|
Récepteur fibre monomode 4 entrées vidéo composites et 8 entrées audio pour une portée de 80 km |
|
Émetteur fibre monomode 4 entrées vidéo composites et 8 entrées audio pour une portée de 120 km |
|
Récepteur fibre monomode 4 canaux vidéo et 8 canaux audio pour une portée de 120 km |
Accessoires et mises à niveau
Spécification
| *Toutes les spécifications peuvent être modifiées sans préavis | |||
|
NTSC, PAL, SECAM | ||
|
4 entrées vidéo composite en bande de base et 8 ou 16 entrées audio (en option) | ||
|
10 Hz à 6,5 MHz | ||
|
67 dB, < 1 degré / < 0,5 % | ||
|
1 Vc-c, 75 ohms | ||
|
Bornier, 600 ohms | ||
|
480 mm x 225 mm x 44 mm | ||
|
Température de fonctionnement : 0 °C à 50 °C ; Température de stockage : -20 °C à 70 °C ; Humidité de fonctionnement : 10 % à 90 % HR ; Humidité de stockage : 5 % à 90 % HR |
||
|
Tension : 110/240 V ; alimentation interne à détection automatique | ||
| Optique: | |||
|
1310nm - 40Km, 1550nm, CWDM, DWDM -80Km - 120Km |
||
|
-5 dBm | ||
|
-30 dBm | ||
|
Non | ||
