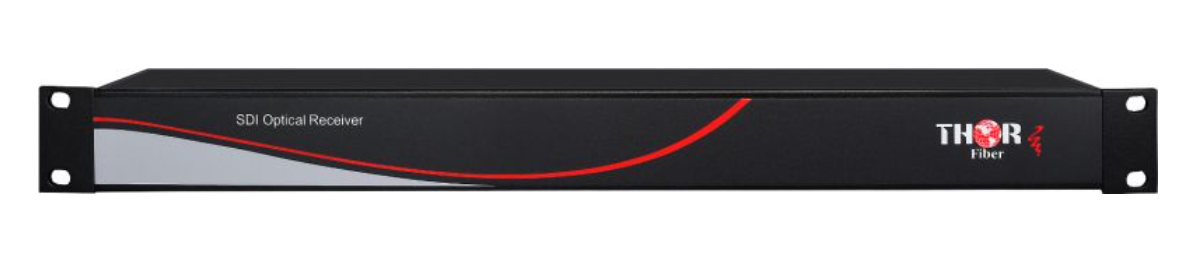

F-4SDI-B-TxRx

Transmission HD-SDI 4 canaux dans les deux sens sur une seule fibre optique

Transmettre des signaux vidéo numériques HD-SDI ou SD-SDI sur de longues distances via un câble à fibre optique monomode

Transportez jusqu'à 4 signaux vidéo numériques HD-SDI à débit maximal de 1,5 Gbit/s chacun dans les deux sens sur une seule fibre optique jusqu'à 80 km de long. De plus, deux ports auxiliaires offrent une capacité supplémentaire en ajoutant jusqu'à 4 signaux audio analogiques bidirectionnels, 2 liaisons RS-232/422 duplex intégral ou 4 lignes de contact sec par interface auxiliaire.

Les entrées de l'émetteur prennent en charge tous les signaux numériques série jusqu'à HD-SDI, y compris SD-SDI. La plateforme F-M8SDI offre des fonctionnalités et des performances supérieures sur une seule fibre optique à celles des équipements disponibles sur le marché.

Chacun des quatre signaux HD-SDI bidirectionnels est totalement isolé des autres et fonctionne à un débit de données maximal de 1,5 Gbit/s. Chaque canal transporte ses propres données audio et auxiliaires intégrées et fonctionne comme s'il s'agissait du seul signal sur la fibre. Ceci est rendu possible grâce à la technologie CWDM.

La plateforme à 8 canaux offre les mêmes options de personnalisation du port auxiliaire à 5 broches que les unités à deux et quatre canaux. Cependant, sa fonctionnalité est doublée grâce à deux liaisons auxiliaires indépendantes configurables pour l'audio bidirectionnel ou unidirectionnel à 4 canaux, une ou deux liaisons RS-232/422 duplex, ou la fermeture de contact à 4 lignes.

Câbles de verrouillage Connecteurs fibre ST/RF ou SC et BNC

Alarmes sans lien L'alarme d'état de la liaison, présente à la fois sur l'émetteur et le récepteur, indique lorsque la liaison est défaillante.

Données en série   Le chemin de retour RS-485 renvoie les données série du récepteur à l'émetteur pour le contrôle de l'appareil.

• Prend en charge 4 entrées bidirectionnelles Full HD-SDI à 1,5 Gbit/s ou SDI inférieures
• Transporte 2 canaux audio intégrés par signal SDI
• Canal série RS-485 de retour pour la commande des équipements à l'extrémité Tx
• Les indicateurs d'alarme de liaison sur l'émetteur et le récepteur signalent un problème avec la fibre.

Le modèle de base F-4SDI-B-TX/RX prend en charge la fibre monomode jusqu'à 20 km et dispose d'un connecteur ST/PC.


Sélection de modèles supplémentaires :	F-4SDI-B-TX/RX-XX-YY-ZZ-3G
Cartes supplémentaires disponibles : (Audio analogique externe, Ethernet 10/100, Ethernet Gigabit, RS422, RS232) (ajouter $) Sélection des cartes AUX : AUX204   RS422 bidirectionnel à 1 canal AUX205     RS232 bidirectionnel à 2 canaux AUX206     Audio bidirectionnel à 2 canaux AUX207     Sortie audio unidirectionnelle à 2 canaux AUX208   Entrée audio unidirectionnelle à 2 canaux AUX211   Entrée audio unidirectionnelle à 4 canaux AUX212   Sortie audio unidirectionnelle à 4 canaux AUX201   Entrée de fermeture de contact à 2 canaux AUX200   Sortie de fermeture de contact à 2 canaux     4 contacts de fermeture avant + audio intégré 2 contacts de fermeture arrière + audio intégré 1 interface audio RS422 bidirectionnelle + intégrée 2 ports RS232 bidirectionnels + audio intégré 2 audios bidirectionnels externes 8 pistes audio externes avant 4 pistes audio externes vers l'arrière Ethernet 10/100 (duplex intégral)   Ethernet Gigabit (duplex intégral) - Disponible uniquement sur l'unité CWDM
F-4SDI-B -TX/RX-XX	XX = Connecteur optique : SC/PC, FC/PC (même prix)
F-4SDI-B-TX/RX-XX-YY	YY = Distance de fibre optique 40, 60, 80, 100, 120 km (ajouter $)
F-4SDI-B-TX/RX-XX-YY-ZZ	ZZ = (MM) Multimode, (SM) Monomode (même prix)
F-4-SDI-B-TX/RX-XX-YY-ZZ-3G	Prise en charge 3G SDI jusqu'à 3 Gbit/s (en supplément)
