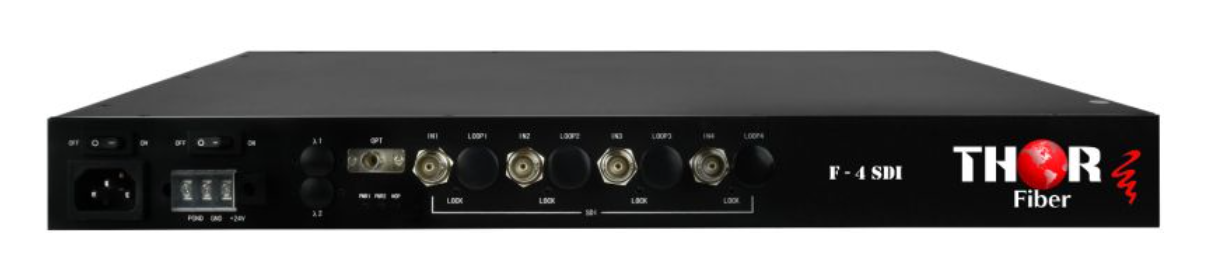

F-4SDI-3G-CWDM-TX/RX
(4K/UHD) à 30 et 60 images/seconde sur une fibre optique
Description
Description
3G/HD/SD-SDI ou DVB-ASI sur une seule fibre avec résolution 4K
Signal 4K/UHD monocanal à 60 images/seconde via fibre optique
Signal 4K/UHD 2 canaux à 30 images/seconde sur une fibre optique
Signaux 4CH HD/SD 3G SDI sur 1 fibre avec ou sans audio et données intégrés
Caractéristiques
- 4 canaux 3G/HD/SD-SDI (4K/UHD)
- 4 canaux 3G/HD/SD-SDI ou DVB-ASI sur une seule fibre optique avec prise en charge de la résolution 4K/UHD
- La technologie de multiplexage optique CWDM utilise un laser dédié pour chaque signal SDI, converti en une longueur d'onde optique différente.
- Conforme aux normes SMPTE ST 425-3, ST 425-5, 259M-2006, 292-2006 et 424M-2006
- Prend en charge la transmission des normes SMPTE 305M-2005, 310M-2004, 344M-2000 et DVB-ASI.
- Le signal est égalisé et resynchronisé avant la transmission par fibre optique.
- Le récepteur dispose de quatre sorties SDI resynchronisées.
- Prend en charge les schémas pathologiques sur l'ensemble du bilan de liaison et de la plage de températures de fonctionnement
- Compatible avec les fibres monomodes et multimodes (62,5 µm et 50 µm).
- Prend en charge les entrées 3G/HD/SD-SDI avec ou sans audio et données intégrés
- Prend en charge les résolutions 4K/UHD jusqu'à 60 images par seconde
- Bilan de liaison optique de 21 dB à 2,97 Gbit/s pour la version haute puissance et longue portée
- Versions standard et haute puissance, émetteur longue portée disponibles
- Disponible en versions compacte et rackable 19 pouces
Dessins
Spécification
|
Compatibilité 4K/UHD |
Jusqu'à 60 images par seconde en utilisant les 4 entrées, jusqu'à 30 images par seconde en utilisant 2 entrées. |
|||
| *Toutes les spécifications peuvent être modifiées sans préavis | ||||
|
Normes prises en charge |
SMPTE ST 425-3, ST 425-5, 259M, 292, 297-2006, 424M-2006, 305M, 310M, 344M, DVB-ASI | |||
|
Caractéristiques optiques Longueur d'onde |
Bande CWDM 1310 nm Autres longueurs d'onde disponibles sur demande |
|||
| Câble à fibre optique | Fibre monomode uniquement | |||
| Débit de données optiques | Jusqu'à 4,25 Gbit/s (selon le modèle) | |||
| Source optique | Module laser DFB - CWDM | |||
| Budget optique | 25 dB - Standard 35 dB - Longue portée |
|||
| Connecteurs de fibre optique | SC/APC - ST standard, ST/APC - Sur demande |
|||
| Caractéristiques électriques | ||||
| Saisir | Tout signal numérique série jusqu'à 3,0 Gbit/s | |||
| Niveau d'entrée | 1,00 V crête à crête | |||
| Impédance d'E/S | 75 ohms | |||
| Connecteurs électriques | BNC - 75 Ohm | |||
| Mécanique/Environnemental | ||||
| Dimensions (L x l x H) | 480 mm x 225 mm x 88 mm | |||
| Poids | 8-15 lb - Selon la configuration | |||
| Plage de température | Température de fonctionnement : -10 °C à +55 °C Température de stockage : -30 °C à +70 °C |
|||
| Plage d'humidité | 0 à 95 %, sans condensation | |||
| Pouvoir | Alimentation à commutation automatique 100-240 V CA, puissance de 10 à 30 W selon la configuration |
|||
