F-4GPS-TX-WE/RM

Synchronisation GPS distribuée fiable et redondante 1-4 sur 1-4 fibres optiques

Référence : F-4GPS-TX-WE / F-4GPS-TX-RM

Les systèmes Thor Fiber F-GPS permettent de gérer les emplacements éloignés des antennes GPS industrielles. Ces kits sont assemblés et réglés sur mesure pour répondre aux exigences spécifiques de chaque application. Les systèmes Thor GPS sur fibre optique constituent une solution aux limitations de distance entre les antennes GPS maritimes ou gouvernementales et les récepteurs de signaux radio. Généralement, tout capteur ou équipement de réglage, comme un récepteur horaire universel ou un système de navigation GPS, doit être installé à moins de 30 mètres (100 pieds) du système d'antenne. La plupart des systèmes industriels modernes nécessitent des antennes avec une vue dégagée sur l'horizon pour fonctionner correctement. Dans le cas de grands navires, d'installations militaires souterraines ou de bâtiments et structures de grande taille, l'installation d'un équipement GPS à moins de 30 mètres (100 pieds) d'un emplacement d'antenne approprié peut s'avérer complexe. Thor résout ce problème en étendant la portée à plus de 32 kilomètres (20 miles) grâce à la conversion du signal GPS de l'antenne, initialement transmis par câble coaxial, en un signal transmis par fibre optique. Les systèmes F-4GPS sont disponibles dans différents formats et peuvent être personnalisés pour répondre aux besoins spécifiques de chaque utilisateur.

Boîtier étanche extérieur émetteur à fibre optique

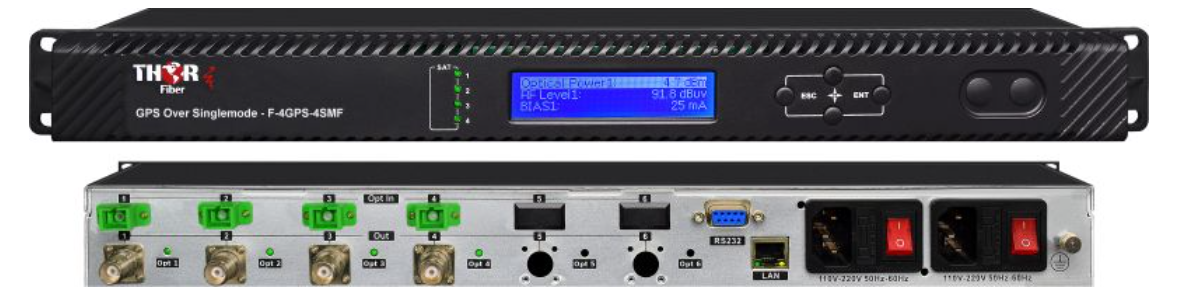

Récepteur montable en rack 19 pouces

Le système F-GPSF (GPS sur fibre optique) est composé d'un émetteur et d'un récepteur permettant de transmettre le signal porteur radiofréquence (RF) d'une antenne GPS vers un emplacement distant jusqu'à 10 km. La conversion du signal porteur GPS en un signal optique pour la transmission du GPS sur fibre optique présente de nombreux avantages. Le câble à fibre optique est beaucoup moins coûteux que le câble coaxial à faibles pertes utilisé pour les signaux RF. Il est également beaucoup plus compact et plus facile à manipuler. Les signaux optiques ne sont pas affectés par les interférences RF ; ce système peut donc être utilisé pour transporter un signal GPS sur fibre optique même dans un environnement RF perturbé. Le F-GPSF peut également être utilisé pour transporter le signal GPS sur fibre optique depuis une antenne GPS unique vers de multiples emplacements dans un bâtiment, un aéronef ou un navire.

Cette liaison d'antenne GPS à fibre optique est un système complet qui nous permet de convertir le signal porteur GPS de RF en lumière, de le transmettre jusqu'à 20 kilomètres si nécessaire, puis de le reconvertir en RF pour qu'il soit reçu par le récepteur GPS.

 Les systèmes de positionnement global (GPS), utilisés pour la navigation, reposent sur les signaux émis par des satellites en orbite géosynchrone autour de la Terre. Cette synchronisation est indispensable aux systèmes de communication personnelle (PCS), tels que les téléphones cellulaires. Les signaux des stations de base PCS utilisant des émetteurs et récepteurs à fibre optique bénéficient d'une faible atténuation et d'une haute qualité. De plus, des amplificateurs de puissance plus petits et moins coûteux peuvent être installés sur le pylône, réduisant ainsi les pertes de transmission et le coût du système. Les propriétés diélectriques de la fibre optique limitent également les dommages causés par la foudre aux stations de base PCS. Les liaisons GPS en bande L par fibre optique peuvent aussi servir de répéteur extérieur dans les centres commerciaux, les tunnels et les métros où les signaux PCS sont inexistants ou extrêmement faibles, permettant ainsi la transmission par satellite en bande L.

• Stations de base GPS avec de longs câbles d'antenne
• Acheminer le signal GPS vers plusieurs panneaux de chronométrage GPS au sein d'une entreprise
• Utiliser le GPS dans tout un avion
• Répond à l'exigence d'alimenter plusieurs récepteurs GPS avec un signal porteur, répartis sur une grande distance.
• Pour les centres de R&D, il fournit un système GPS à de nombreux ingénieurs et techniciens avec une seule antenne sur le toit.

• RFoF par application
• Communication par satellite sur fibre optique
• Diffusion et TNT
• UHF et VHF sur fibre optique
• BTS – Transport de fibre optique DAS
• Liaisons CWDM RFoF
• Liaison SFDR élevée et NF faible
• Synchronisation et fréquence sur fibre optique
• Transport par fibre optique GPS
• Mesure d'antenne MIMO
• Avionique
• WiMAX et 4G LTE sur fibre optique

• Compatible avec toutes les fréquences GPS internationales
• 4 entrées GPS redondantes indépendantes
• 4 sorties à fibre optique indépendantes
• Alimentation redondante
• Panneau LCD affichant toutes les informations de diagnostic relatives aux niveaux RF et optiques.
• Émetteur fibre optique NEMA 4 pour montage extérieur
• L'émetteur compact peut également être installé à l'intérieur sans occuper d'espace en rack.
• Chaque système prend en charge un ou deux chemins d'antenne GPS.
• Prend en charge un haut niveau de séparation optique et RF pour un routage flexible du GPS pour les petites cellules et les sites de stations de base étendues.
• Fonctionne sur alimentation de secours de la station de base ou sur deux alimentations secteur.
• Installation simple – aucun réglage nécessaire
• Perte et dégradation minimales du signal sur de très longues distances, jusqu'à 20 km.
• Fournit une connexion GPS sur fibre optique hautement sécurisée et inviolable entre l'antenne et le récepteur.
• Liaison sans interférences même dans des environnements bruyants, le signal optique n'est pas affecté par le bruit électrique.
• Le coût des câbles à fibres optiques est inférieur à celui des longs câbles coaxiaux de haute qualité à faibles pertes.
• L'isolation électrique entre l'antenne et le récepteur protège contre la foudre et les surtensions électriques.

• Perte et dégradation minimales du signal sur de très longues distances, jusqu'à 20 km.
• Fournit une connexion GPS sur fibre optique hautement sécurisée et inviolable entre l'antenne et le récepteur.
• Liaison sans interférences même dans des environnements bruyants, le signal optique n'est pas affecté par le bruit électrique.
• Câble à fibre optique flexible, de petit diamètre et léger pour GPS sur fibre.
• Le coût des câbles à fibres optiques est inférieur à celui des longs câbles coaxiaux de haute qualité à faibles pertes.
• L'isolation électrique entre l'antenne et le récepteur protège contre la foudre et les surtensions électriques.

NOTE IMPORTANTE*** (il est très important d'interfacer notre unité avec un connecteur SC/APC - Angle Polished Connector pour éviter toute réflexion de lumière.

Si votre fibre est terminée par un connecteur plat SC, ST, FC/PC, vous devez utiliser un cordon optique de type PC vers SC/APC pour une conversion correcte.

NOTE IMPORTANTE*** (il est très important d'interfacer notre unité avec un connecteur SC/APC - Angle Polished Connector pour éviter toute réflexion de lumière.

Si votre fibre est terminée par un connecteur plat SC, ST, FC/PC, vous devez utiliser un cordon optique de type PC vers SC/APC pour une conversion correcte.
