Interface 3G-SDI avec RS485 inversé à 2 canaux et tally inversé à 2 canaux

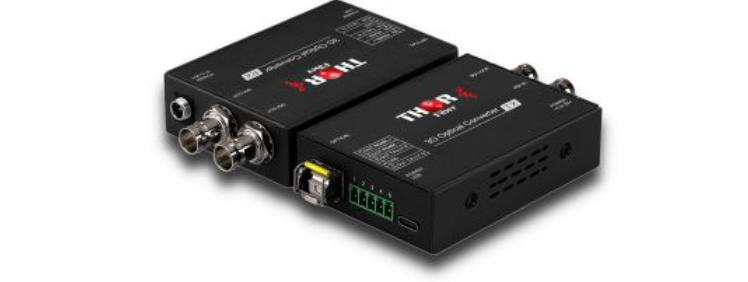

Le système de transmission fibre optique F-3G-SDI-2D-2T-TxRx  (1 canal) est un émetteur-récepteur optique professionnel conçu pour le transport longue distance de signaux vidéo, de données et de tally sur une seule fibre optique. Il comprend une entrée 3G-SDI avec sortie en boucle , deux canaux de données RS-485 inversés et deux canaux de tally inversés (un rouge, un vert), assurant une liaison de communication complète entre la caméra et la salle de contrôle.

Ce système est conforme aux normes EN50083-9, SMPTE259M(C), SMPTE292M et SMPTE424M , garantissant une compatibilité totale avec les formats vidéo broadcast, notamment SD, HD et 3G-SDI. Le module optique SFP intégré prend en charge les signaux vidéo présentant des codes pathologiques et des débits binaires irréguliers, assurant une transmission d'image vidéo stable en toutes circonstances. Les circuits intégrés de récupération d'horloge et de réduction de la gigue rétablissent l'intégrité du signal, tandis que l'égalisation du câble d'entrée compense les pertes de signal sur les longues distances coaxiales, jusqu'à 100 mètres de câble SDI .

L'interface de données RS-485 assure un retour de signal de contrôle transparent et en temps réel, idéal pour les unités de contrôle de caméra (CCU) , les commandes PTZ ou les systèmes d'interphonie . La fonction de double retour de signal (tally) indique l'état de la caméra aux opérateurs ou aux intervenants sur le plateau, grâce à des canaux de contrôle lumineux rouge et vert distincts.

L'appareil fonctionne sur une large plage d'alimentation CC de 5 à 30 V et prend en charge les entrées CC cylindriques et USB Type-C pour une alimentation flexible en studio ou sur le terrain. Grâce à la fibre monomode , la distance de transmission peut atteindre 20 km sans perte ni délai.

Scénarios d'application :

• Studios de diffusion : Connectez les caméras de studio aux salles de contrôle, en transportant la vidéo, le contrôle des caméras et le tally via une seule fibre optique.

• Caravanes de reportage extérieur (OB) : Idéales pour les camions de production mobile qui nécessitent des flux de caméras longue distance compacts, légers et fiables.

• Production d'événements en direct : transmission des signaux des caméras et des retours des opérateurs lors de concerts, d'événements sportifs ou religieux, avec indication de comptage synchronisée.

• Systèmes de caméras à distance : Étendez le contrôle et la surveillance des caméras à des emplacements distants tels que les arènes, les auditoriums et les installations de surveillance.

• Imagerie industrielle et médicale : Convient au transport vidéo haute définition pour les systèmes d’inspection, de visualisation médicale ou de surveillance de production en direct.

• Prend en charge les normes SD-SDI (SMPTE259M) , HD-SDI (SMPTE292M) et 3G-SDI (SMPTE424M) .

  Prend en charge les résolutions vidéo jusqu'à Full 3G-SDI 1080p à 59,94/60 Hz .

• Le module optique SFP prend en charge la vidéo à code pathologique, les débits binaires irréguliers et les mires de test pathologiques, assurant une transmission vidéo stable.

• Le circuit de récupération d'horloge intégré réduit la gigue du signal et restaure les signaux déformés.

• L'égalisation du câble d'entrée compense les pertes de transmission coaxiale.

• Prend en charge les câbles d'entrée/sortie SDI jusqu'à 100 mètres de longueur .

• L'interface de données RS-485 est conforme à la norme EIA RS-485 et assure une transmission de données transparente.

• Prend en charge les signaux de comptage à 2 canaux : un rouge et un vert.

• Conception à large plage de tension (DC 5–30V) avec deux options d'entrée d'alimentation : prise cylindrique CC et USB Type-C .

• Distance de transmission par fibre optique monomode jusqu'à 20 km .

F-3G-SDI-2D-2T-TxRx – Kit émetteur-récepteur fibre optique pour un canal vidéo 3G-SDI , avec deux canaux de données RS485 et deux signaux de tally . -20 km
