F-12G-SDI-TX/RX

L'émetteur fibre Thor le plus puissant offre une entrée SDI et une sortie SDI, tandis que le récepteur fournit deux sorties SDI. Utilisant la fibre monomode, ce système Ultra Haute Définition multidébit garantit une latence nulle, même dans les applications les plus critiques et en conditions réelles.

Ce dispositif offre une technologie de transmission transparente et sans perte, garantissant une qualité d'image optimale pour la diffusion professionnelle et une transmission parfaite des signaux audio intégrés. Il est idéal pour la production de programmes TV ultra haute définition 4K/8K et la retransmission en direct de concerts ou d'événements sportifs de grande envergure.

Les solutions 12G-SDI simplifient les flux de production et de post-production en fournissant la bande passante nécessaire pour gérer des contenus haute résolution, à fréquence d'images élevée et en couleurs profondes via un seul câble monomode, grâce à la connexion directe de la caméra à la fibre optique.

Thor propose également un second modèle, très similaire, alimenté par USB-C et doté d'une interface RS-485 ; ce modèle porte la référence F-12G-SDI-D-TxRx (fibre monomode uniquement, jusqu'à 10 km).

1.  Conception compacte avec un boîtier de dimensions 93,0 mm × 45,0 mm × 29,2 mm

2. Transmission transparente unidirectionnelle du signal 12G/6G/3G/HD/SD-SDI, le débit binaire est auto-adaptatif .

3.  Détection automatique PAL/NTSC

4.  Réussit le test de codage pathologique SDI et est conforme à la norme SMPTE RP178

5. Émetteur

• Égaliseur de câble intégré et re-clocker pour entrée SDI
• Fournit une sortie en boucle SDI, supporte une portée de 20 km.
• Fournit un indicateur de verrouillage d'entrée SDI et un indicateur d'alimentation

6. Récepteur

• Fournit deux sorties SDI, avec reclocker intégré
• Fournit un indicateur de verrouillage d'entrée optique et un indicateur d'alimentation

7.  L'interface d'entrée/sortie BNC possède une protection électrostatique de 15 kV, ce qui la rend adaptée aux applications intérieures.

8. Conforme aux normes SMPTE ST297, ST2081, ST2082, SMPTE 424M, SMPTE 292M, SMPTE 344M, SMPTE 259M et DVB-ASI

9.

• Normes :

• Normes vidéo SD : 525i59,94 NTSC, 625i50 PAL
• Normes vidéo HD :
  • 720p50, 720p59.94, 720p60
  • 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
  • 1080p à 23,98 , 1080p à 24, 1080p à 25, 1080p à 29,97 , 1080p à 30
  • 1080i50, 1080i59,94, 1080i60
• Normes vidéo 2K :
  • 2K DCI 23,98p, 2K DCI 24p, 2K DCI 25p
  • 2K DCI 23,98 PsF, 2K DCI 24 PsF, 2K DCI 25 PsF
• Normes vidéo Ultra HD : 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30
• Normes vidéo 4K : 4K DCI 23,98p, 4K DCI 24p, 4K DCI 25p

10. Module optique SFP LC/PC inclus, 1310 nm, portée de 20 km, conforme aux normes SFP MSA  et SFF-8472

• Avec une puissance de surcharge plus élevée, permet de connecter des cavaliers courts à des fins de test.
• Câble LC/ST en option

11. Entrée vidéo numérique : 1 canal indépendant 12G-SDI, SMPTE-259/292/424/2081/2082

12. Sortie vidéo numérique : 1 sortie en boucle 12G-SDI indépendante (SMPTE-259/292/424/2081/2082) ; 1 connecteur fibre optique LC monomode (SMPTE-297/259/292/424/2081/2082)

13. Rééchantillonnage : 270 Mbit/s, 1,483 Gbit/s, 1,485 Gbit/s, 2,967 Gbit/s, 2,970 Gbit/s, 5,934 Gbit/s, 5,940 Gbit/s, 11,868 Gbit/s, 11,880 Gbit/s – Sélection automatique ; tous les autres débits sont transmis sans rééchantillonnage.

14. Adaptateur secteur

• Entrée : CA 90~264 V à 50~60 Hz
• Sortie CC +12 V
• La prise électrique est dotée d'une fonction de protection contre le débranchement.

15. Fournit une interface CLI pour la localisation des pannes

16. Température de fonctionnement : -40 °C à +85 °C

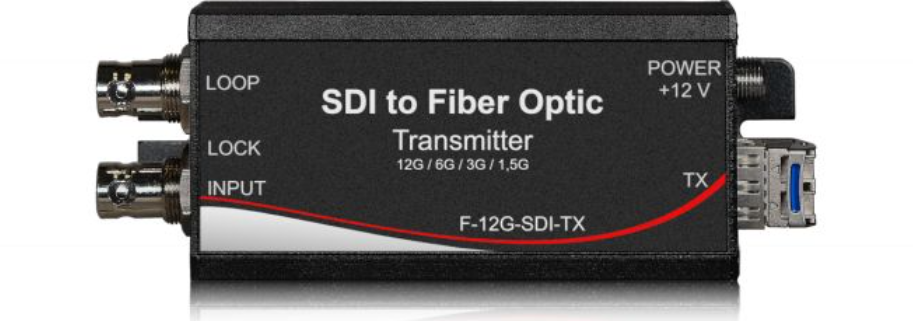

F-12G-SDI-TX - Émetteur à fibre optique 12G SDI

F-12G-SDI-RX - Récepteur à fibre optique SDI 12G

Kit émetteur-récepteur à fibre optique F-12G-SDI-TX/RX - SDI 12G

F-12G-SDI-D-TxRx - Émetteur-récepteur SDI 12G sur fibre optique avec retour RS485

Numéro de pièce	Description	Image
F-12G-SDI-D-TX/RX	Unidirectionnel 12G/6G/3G/HD/SD-SDI (alimentation USB-C avec RS485)
F-12G-SDI-TX/RX	Transmission unidirectionnelle transparente du signal 12G/6G/3G/HD/SD-SDI, le débit binaire est auto-adaptatif.
