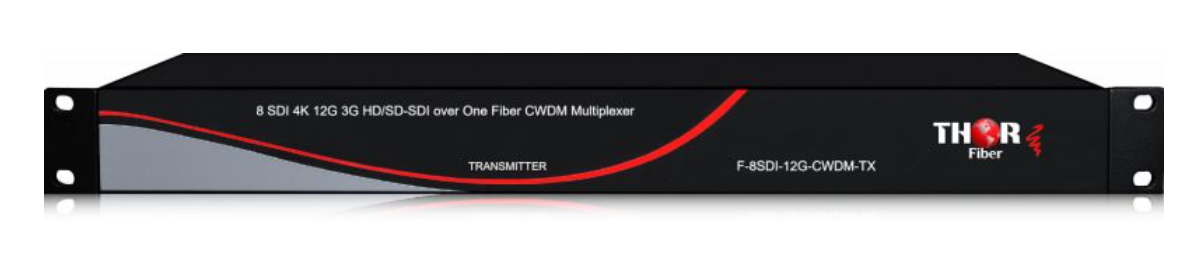

F-12G-8SDI-CWDM-TX/RX
Description
L'émetteur Thor Fiber SDI le plus puissant offre une entrée SDI et une sortie SDI, tandis que le récepteur fournit deux sorties SDI. Utilisant la fibre monomode, cet ensemble émetteur/récepteur Ultra Haute Définition multidébit garantit une latence nulle, même dans les applications les plus critiques et en conditions réelles.
Ce dispositif offre une technologie de transmission transparente et sans perte, garantissant une qualité vidéo conforme aux normes de diffusion PRO-DVB, ainsi qu'une transmission optimale des signaux audio intégrés. Il est idéal pour la production de programmes TV ultra haute définition 4K/8K et la retransmission en direct de concerts, d'événements sportifs, de courses ou de spectacles de grande envergure.
Les solutions 12G-SDI peuvent simplifier les flux de production et de post-production, en fournissant une bande passante permettant de gérer un contenu haute résolution, à fréquence d'images élevée et aux couleurs profondes via un seul câble, en connectant directement la caméra à la fibre.
Le système de transmission par fibre optique 12G SDI EFP est prêt à l'emploi et dispose d'un connecteur optique ST/PC qui nécessite 1 fibre monomode pour une distance de 10 km (par défaut) ; peut être mis à niveau pour les longues distances.
Caractéristiques
Compatible SDI (12G), (6G), (3G), (HD), (SD) ; et DVB-ASI et AES10 (MADI) ;
l’émetteur et le récepteur disposent d’une fonction de récupération d’horloge (réduction de la gigue haute fréquence et régénération complète des données avec une horloge à faible gigue).
La fonction de récupération d’horloge est verrouillée sur 11,88 Gbit/s, 5,94 Gbit/s, 2,97 Gbit/s, 1,485 Gbit/s ou un sous-débit de division de fréquence de 1,001 et un débit SMPTE de 270 Mbit/s.
L’entrée du signal est dotée d’une égalisation automatique du câble (EQ) .
Griffe porte-accessoires 1/4".
Module optique SFP Plug and Play, interchangeable avec d’autres modules optiques pour différentes distances ou interfaces selon l’application.
Portée de transmission monomode sur fibre unique : 10 km (par défaut).
Voyant d’état.
Détection automatique des interfaces et résolutions SDI (Plug and Play).
Vidéo
Sélection du modèle
Kit émetteur-récepteur à fibre optique F-12G-2SDI-CWDM-TX/RX -12G avec 2 entrées SDI
Kit émetteur-récepteur à fibre optique F-12G-4SDI-CWDM-TX/RX -12G avec 4 entrées SDI
Kit émetteur-récepteur fibre optique F-12G-8SDI-CWDM-TX/RX -12G avec 8 entrées SDI
Spécification
| Longueur d'onde | 1310 nm / CWDM |
| Taux | 12 Gbit/s |
| Puissance de l'émetteur | 0~ -3 dB |
| Sensibilité du récepteur | -12 dB |
| Connecteur de fibre | ST/PC |
| Distance optique standard | ~10 km |
| Nombre d'entrées | 8 entrées SDI (dépendant du modèle) |
| Sortie de boucle locale | 1 canal SDI par source d'entrée |
| Norme de protocole | SMPTE ST-2082 |
| Taux SMPTE | 270 Mbit/s / 1,48 Gbit/s / 2,97 Gbit/s / 5,54 Gbit/s / 11,88 Gbit/s |
| Options d'entrée vidéo | SD-SDI 480i, 576i ; ED-SDI 480p, 576p ; HD-SDI 720p, 1080i ; 3G-SDI 1080p 60 Hz ; 6G-SDI 2160p 30 Hz ; 12G-SDI 2160p 60 Hz |
| Distance de transmission du câble en mode EQ |
75 m à 11,88 Gbit/s ; |
| Amplitude du signal |
800 mV ±10 % |
| Impédance | 75 ohms |
| Connecteur | BNC |
| Puissance d'entrée | CA 90~240 V |
| Poids net | 3 kg |
| Taille | 1RU 440 x 230 x 44,5 mm |
| Température de travail | -20°C à +75°C |
| Température de stockage | -40 °C à +85 °C |
| Humidité relative | 5 à 95 % sans condensation |
| MTBF | >10 000 heures |
