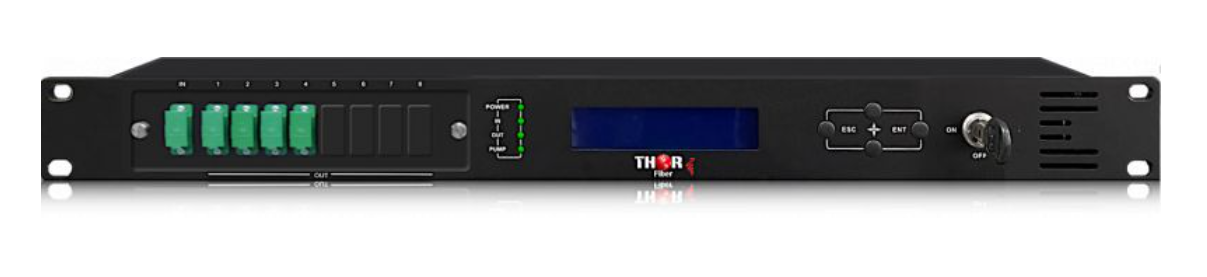

Amplificateur optique
Description
La puissance de sortie totale maximale de l'EDFA peut atteindre +36 dBm et il prend en charge jusqu'à 32 sorties, avec un commutateur optique optionnel, le multiplexage en longueur d'onde continue (CWDM) et la détection RF. Il est fourni avec un logiciel de gestion de réseau basé sur le protocole SNMP et une interface web, et convient à la transmission amplifiée de signaux optiques descendants de 1550 nm dans un réseau FTTH.
Dessins
Accessoires et mises à niveau
Spécification
|
Article |
Unité |
Paramètres |
Commentaires |
|
|
Bande passante de fonctionnement |
nm |
1545 - 1565 |
|
|
|
Plage de puissance d'entrée optique |
dBm |
-5 ~ +10 |
|
|
|
Puissance de sortie optique maximale |
dBm |
36 |
|
|
|
Stabilité de la puissance de sortie |
dBm |
±0,5 |
|
|
|
facteur de bruit |
dB |
≤ 6,0 |
Puissance d'entrée optique 0 dBm |
|
|
Perte de retour |
Saisir |
dB |
≥ 45 |
|
|
Sortir |
dB |
≥ 45 |
|
|
|
Type de connecteur optique |
|
SC/APC |
|
|
|
C/N |
dB |
≥ 50 |
Conditions d'essai conformes à la norme GT/T 184-2002 |
|
|
C/CTB |
dB |
≥ 63 |
||
|
C/CSO |
dB |
≥ 63 |
||
|
tension d'alimentation |
V |
AC160V - 250V (50 Hz), DC48V |
|
|
|
Consommation d'énergie |
W |
≤ 65 |
|
|
|
Plage de températures de fonctionnement |
C° |
-10 - +45 |
|
|
|
Plage de température de stockage |
C° |
-30 - +70 |
|
|
|
Humidité relative de fonctionnement maximale |
% |
Max 95% Sans condensation |
|
|
|
Dimension |
mm |
437 (L) × 442 (l) × 44 (H) |
|
|
