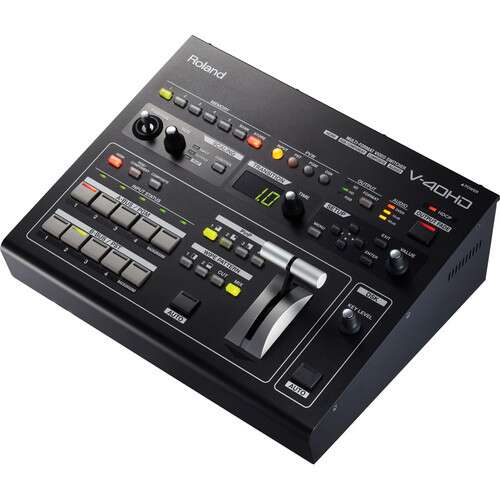

V-40HD

Le V-40HD étant véritablement multi-format, il est inutile de faire correspondre la résolution des sources d'entrée à la résolution de sortie. Chaque entrée possède son propre scaler de qualité Broadcast qui adapte individuellement chaque source à la résolution de sortie choisie

Le Roland V-40HD dispose de douze entrées sur quatre canaux plus un (arrière-plan), et 2 bus de sortie avec scalers indépendants sur les entrées et sorties permettant de connecter des sources HDMI/DVI, RGB, et composite. Il prend en charge les résolutions d'entrée/sortie jusqu'en 1080/60p ou 1920x1200. Le V-40HD est compatible HDCP, permettant de mélanger des contenus de jeux vidéo et Blu-ray protégés contre la copie avec d’autres sources informatiques et vidéo. Il dispose d'une sortie multi-viewer qui fournit une solution de monitoring pratique lorsqu'il est connecté à un moniteur HDMI.

Le V-40HD est équipé de quatre systèmes d'entrée (entrées 1-4). Chacun de ces systèmes a trois types de connecteurs d'entrée – HDMI, RGB/Component, Composite – vous permettant de connecter un total de douze appareils vidéo. Pour la sortie, le V-40HD dispose de trois systèmes : Output 1 (HDMI, RGB/Component, Composite), Output 2 (HDMI, RGB/Component) et Preview (HDMI).

Prise en charge des signaux vidéo 1080p, soit deux fois le taux HD conventionnel et traitement de signal interne 4:4:4/10-bit. Maintient tout l'éclat, le réalisme et la finesse de détail des sources vidéo et informatiques.
*Traitement du signal de sortie en 4:2:2 / 8 bits.

Le V-40HD intègre un mode HDCP qui permet d’incorporer de la vidéo numérique commerciale à partir de sources telles que les disques Blu-ray ou les consoles de jeux encodée avec la technologie de gestion numérique des droits d’auteur HDCP. Cela vous permet de produire des vidéos avec une totale liberté – par exemple, la composition d'un flux vidéo à partir d'un disque Blu-ray ou d’un ordinateur tablette sur un fond provenant d'une caméra vidéo live. La connexion à un écran peut être effectuée via HDMI.
* L'utilisation commerciale de contenu nécessite l'autorisation du détenteur des droits d'auteur.
* En mode HDCP, seule la sortie DVI-D/HDMI peut être utilisée. L'utilisation des sorties Component et Composite n'est pas possible.
* L'écran ou le projecteur connecté à la sortie DVI-D/HDMI doit prendre en charge le protocole HDCP.

Le V-40HD peut intégrer musique de fond, narration, ou d'autres sources sonores analogiques, mélanger et synchroniser la vidéo et l’audio, puis sortir le résultat via HDMI.

ENTREE

Scaling - Zoom et ajustement - Le V-40HD intègre des scalers qui vous permettent d'effectuer les réglages de façon indépendante pour chaque source d'entrée. Vous pouvez mélanger des sources d'entrée de différentes résolutions et les adapter à toute taille.

Sélecteurs d'entrée - Sélectionnez parmi les connecteurs HDMI, RGB/Component, Composite pour chaque entrée. Avec une seule touche, vous pouvez accéder à la source vidéo de l'un des trois équipements connectés à chacune des entrées.

Connecteurs d'entrée 1 - 4 - Prise en charge trois formats par entrée. [HDMI] Jusqu'à WUXGA, 1080p ; [RGB / Component] Jusqu'à WUXGA, 1080p entrées ; [Composite] 480i ou 576i ; Les entrées HDMI supportent un signal audio embarqué.

Entrée audio : Mélangez un signal audio analogique au signal vidéo HDMI - Le V-40HD est équipé d'entrées pour les équipements audio analogiques. Cela vous permet d'intégrer un signal audio analogique à la sortie vidéo HDMI.

SORTIE

Sélecteurs de sortie - Trois types de formats de sortie au choix. SD, HD ou RGB en appuyant simplement sur un bouton.

Sélecteurs PVW (Preview) - Choisissez la vue affichée sur un écran de prévisualisation. Choisissez d’afficher un écran divisé en quatre, ou le bus PST, le bus PGM ou le bus DSK. * La résolution et la fréquence de rafraîchissement de la sortie moniteur sont fixées à 1920 x 1080/60 Hz (progressive). * La résolution et la fréquence de rafraîchissement de la sortie moniteur sont fixées à 1920 x 1080/60 Hz (progressive). * Utilisez un moniteur HDMI qui prend en charge les signaux HDCP et 60p. * Lorsque INPUT est sélectionné (écran divisé en quatre), les sources sont affichées en utilisant un taux de trame réduite.

Connecteurs de sortie - Connecter des moniteurs, projecteurs, ou de l'équipement d'enregistrement. [HDMI] Jusqu'à WUXGA, 1080p ; [RGB / Component] Jusqu'à WUXGA, 1080p ; [Composite] 480i ou 576i * En mode HDCP, aucun signal vidéo ne sort par les prises RGB/Component et composites.

Effets

DSK - (incrustation vidéo) Intégrez des logos composites et du texte en sortie vidéo. Vous pouvez superposer les logos et textes sur des signaux vidéo composites et commutés. Les effets de transitions de scène peuvent être réalisés alors que les logos ou les textes restent affichés à l’écran. PinP : Deux images peuvent être combinées en une seule image vidéo. Vous pouvez sélectionner l'une des quatre positions pour un écran encastré : en haut à gauche, en bas à gauche, en haut à droite ou en bas à droite. Vous pouvez également régler librement la taille et la position de l'écran en médaillon.

WIPE PATTERN - Sélection facile d’effets de transition vidéo.

VIDEO FADER - Commutez les sources à la vitesse désirée. Utilisez le fader vidéo (T-bar) pour effectuer manuellement des transitions, des fondus d’entrée et de sortie exactement à la vitesse que vous voulez.

Fonctions

MEMORY Save panel settings - Sauvegarde des réglages dans la mémoire interne du V-40HD. Chacune des 5 banques de mémoires peut contenir 5 configurations, pour un total de 25 configurations.

Interface de contrôle

Contrôlable : Contrôlez la V-40HD via n'importe quel appareil MIDI - un mélangeur audio numérique Roland comme le V-Mixer M-200i peut se connecter au V-40HD pour une application audio-follows-vidéo. Branchez un autre V-40HD pour plus d'entrées.

Utilisez le port RS-232C pour la télécommande intégrée - Il est possible de connecter un ordinateur, un panneau mural ou un autre périphérique à distance pour contrôler la commutation, les effets et d'autres opérations.

PORT USB - Permet de connecter une clé ou un disque USB pour y sauvegarder la mémoire interne.

Le V-40HD comprend également un bus d'entrée audio avec réglages de volume et de délai vous permettant d'intégrer l'audio dans le signal de sortie HDMI, ce qui est particulièrement utile pour des applications streaming et enregistrement.

La fonction Multi-Zoom peut être activée quand une source d'entrée est partagée en interne avec jusqu'à trois autres entrées - essentiellement un chaînage en série. Le scaler de chaque entrée peut zoomer sur n'importe quelle position dans la vidéo donnant l'impression que des caméras supplémentaires sont connectées - un environnement multi-caméra virtuelle. D'autres effets incluent une fonction d’incrustation vidéo (DSK), Picture-in-Picture et plusieurs transitions.

L'appareil est silencieux grâce à un design unique et efficace de dissipation de chaleur qui élimine la nécessité d'un ventilateur de refroidissement. MIDI et RS-232 sont pris en charge permettant le contrôle et l'intégration avec différents appareils comme un V-Mixer pour les applications audio-follows-vidéo ou télécommande à l'aide d'un panneau mural.

The V-40HD supports a variety of system design and creative production options. The V-40HD's affordable price point and powerful features enables customers wanting to transition into an HD workflow. The V-40HD Video Mixer strengthens Roland's Multi-format video mixer line-up and is positioned to fill a variety of needs of video production for live event, corporate, educational, and house of worship applications using HDMI and computer sources.
