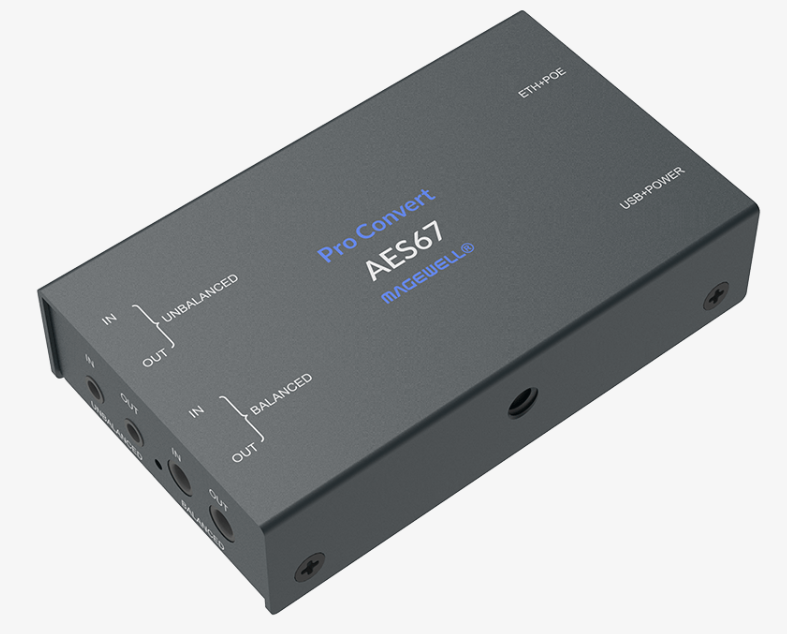

Pro Convert AES67
Description
Fonctionnalités de réception/d'entrée
- Prise en charge des fréquences d'échantillonnage de 96/48/44,1 kHz et d'une profondeur d'échantillonnage de 16/24 bits
- 1 x 2 canaux 3,5 mm TRS asymétrique en entrée (5 kOhm)
- 1 x 2 canaux 4,4 mm TRRRS symétrique (20 kOhm)
- 1 entrée audio USB 4 canaux 24 bits/48 kbps
- Réception de 4 flux AES67 24 bits à 8 canaux (compatibles avec SMPTE ST 2110–30) multidiffusés et monodiffusés
- Réception d'un flux audio réseau 16 bits à 4 canaux avec protocole Icecast, SRT ou NDI, via Ethernet
- Réponse en fréquence 20 Hz ~ 20 kHz (-/+0,5 dB)
- Plage dynamique > 100 dB
- Rapport signal/bruit > 100 dB
- Distorsion harmonique totale < 0,01 % à +4 dBu
- Prise en charge du protocole PTP maître/esclave (AES67)
- Niveau de signal maximal : asymétrique à 12 dBu, symétrique à 24 dBu
- Mémoire tampon de l'appareil à 0,125 ~ 64 ms (contrôlée via l'interface Web, 1 à 16 paquets avec un temps de paquet à 0,125/0,25/0,333/1/4 ms)
Fonctionnalités d'envoi/de sortie
- Prise en charge des fréquences d'échantillonnage de 96/48/44,1 kHz et d'une profondeur d'échantillonnage de 16/24 bits
- 1 x 2 canaux 3,5 mm TRS sortie asymétrique (10 Ohm)
- 1 x 2 canaux 4,4 mm TRRRS symétrique (150 Ohm)
- 1 sortie UAC 4 canaux 24 bits/48k
- Multidiffusion (IGMPv2) et monodiffusion jusqu'à 8 flux AES67 24 bits à 8 canaux (conformes à la norme SMPTE ST 2110–30)
- Encodage et transmission d'un flux audio 16 bits à 4 canaux avec les protocoles Icecast, SRT et NDI
- Prise en charge du protocole PTP maître/esclave (AES67)
- Distorsion harmonique totale < 0,01 % à +4 dBu
- Réponse en fréquence 20 Hz ~ 20 kHz (-/+0,5 dB)
- Plage dynamique > 100 dB
- Rapport signal/bruit > 100 dB
- Niveau de signal maximal : asymétrique à 12 dBu, symétrique à 18 dBu
Gestion de la configuration
- Inscription auprès de Control Hub
- Contrôle à distance via WebUI et Control Hub
- Fourniture d'informations complètes sur l'appareil et les signaux en temps réel
- Configuration de la manière dont une entrée est traitée et codée, y compris l'échantillonnage, les paquets, PTPv2 (IEEE 1588–2008), le réglage des canaux, le mixage audio, la mémoire tampon, ainsi que la connexion réseau
- Prise en charge de la mise à jour du firmware
- Prise en charge de l'USB RNDIS/ECM
- Prise en charge des navigateurs Web IE/Edge/Firefox/Chrome/Safari/Opera
- Fourniture d'API HTTP
Interfaces
- 10/100/1000 Mbps avec PoE (IEEE 802.3af)
- USB 2.0 Type B
- Alimentation 5V/2,1A
- RÉSEAU USB
- Entrée/sortie asymétrique TRS 3,5 mm
- Entrée/sortie symétrique TRRRS 4,4 mm
Indicateurs LED
- Indications du voyant d'alimentation :
- sur : sous tension
- off : mise hors tension
- Indications LED PTP :
- activé : synchronisé
- désactivé : non synchronisé
- clignotant : synchronisation
Facteur de forme
- 100,9 mm (L) x 60,2 mm (l) x 23,3 mm (H)
Accessoires
- Câble 4,4 mm vers double XLR mâle
- Câble 4,4 mm vers double XLR femelle
- Câble USB 2.0 (type A vers type B)
- Adaptateur secteur universel
- Support en L
Boutons de commande intégrés
- Commutateur DIP rotatif à 16 positions : définit l'index de la carte de 0 à F
Trou de montage de vis
- Trou fileté ¼–20
Consommation d'énergie
- Courant max. 5 V : ~ 1 A
- Consommation électrique maximale : ~ 5 W
Environnement de travail
- Température de fonctionnement : –10 à 50 °C
- Température de stockage : –20 à 70 °C
- Humidité relative : 5 % à 90 % sans condensation
