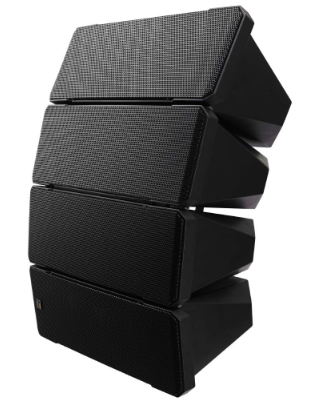

HX-7B-WPEN
Variable Arrays
The HX-7B-WPEN is an EN 54-certified 2-way compact speaker system that permits both constant directivity control over a wide frequency range and changes in vertical directivity. Its adopted wave front control technology is ideal for reproducing clear sound in spaces with long reverberation times or high background noise. The speaker is designed to be installed under the eaves when used outdoors.
High power handling
Speaker design consists of four integrated modules that can be adjusted individually to optimize the vertical dispersion angle
Built-in isophasic wavefront control horn with compression driver ensures precise HF control and superior reproduction of HF sounds
0° mode facilitates the most effective line array set-up
Easily adjustable vertical dispersion angle
| HX-7B-WPEN | HX-7B | HX-7B-WP | HX-7W | HX-7W-WP | HX-7W-WPEN | |
|---|---|---|---|---|---|---|
| Réponse en fréquence |
75 Hz - 20 kHz |
75 Hz - 20 kHz |
105 Hz - 20 kHz |
75 Hz - 20 kHz |
105 Hz - 20 kHz |
75 Hz - 20 kHz |
| Sensibilité (1 W à 1 m) |
100 dB |
100 dB |
100 dB |
100 dB |
100 dB |
100 dB |
| Composant du haut-parleur |
Low frequency: 13 cm x8 High frequency: wave front control horn with compression driver x4 |
Graves: 13 cm Type conique x 8 Aigus: Pavillons à contrôle du front d‘onde avec chambres de compression x 4 |
Graves: 13 cm Type conique x 8 Aigus: Pavillons à contrôle du front d‘onde avec chambres de compression x 4 |
Graves: 13 cm Type conique x 8 Aigus: Pavillons à contrôle du front d‘onde avec chambres de compression x 4 |
Graves: 13 cm Type conique x 8 Aigus: Pavillons à contrôle du front d‘onde avec chambres de compression x 4 |
Low frequency: 13 cm x8 High frequency: wave front control horn with compression driver x4 |
| Angle de directivité horizontale |
100 ° |
100 ° |
100 ° |
100 ° |
100 ° |
100 ° |
| Entrée nominale |
250 W |
250 W |
||||
| Impédance nominale |
8 Ω |
8 Ω |
8 Ω |
8 Ω |
8 Ω |
8 Ω |
| Fréquence de recouvrement |
1 700 Hz |
2 kHz |
2 kHz |
2 kHz |
2 kHz |
1 700 Hz |
| Puissance admissible |
350 W (IEC60268-5) 750 W (continuos program) |
Bruit rose continu: 250 W (IEC60268-5: 350 W) / Programme continu: 750 W |
Bruit rose continu: 250 W (IEC60268-5: 350 W) / Programme continu: 750 W |
Bruit rose continu: 250 W (IEC60268-5: 350 W) / Programme continu: 750 W |
Bruit rose continu: 250 W (IEC60268-5: 350 W) / Programme continu: 750 W |
350 W (IEC60268-5) 750 W (continuos program) |
| Humidité de fonctionnement |
90% at 40°C, 2 h |
90% at 40°C, 2 h |
||||
| Température de fonctionnement |
-10°C - +50°C |
-10°C - +50°C |
||||
| Finition |
Polypropylène, revêtement antirouille, noir |
Polypropylène, peinture, Noir de s´curité (RAL 9004 ou equivalent) |
Polypropylène, revêtement antirouille, Noir de s´curité (RAL 9004 ou equivalent) |
Polypropylène, peinture, blanc signalisation (RAL 9016 ou équivalent) |
Polypropylène, revêtement antirouille, blanc signalisation (RAL 9016 ou équivalent) |
Polypropylène, revêtement antirouille, blanc |
| Poids |
30 kg |
30 kg |
30 kg |
30 kg |
30 kg |
30 kg |
| Connecteur |
Speakon NL4MP x 2 et Borne à vis M4, écartement 9 mm |
Borne à vis M4, écartement 9 mm |
Speakon NL4MP x 2 et Borne à vis M4, écartement 9 mm |
Borne à vis M4, écartement 9 mm |
